@julienp91 schrieb: Ich habe gestern nachmittag alle ca. 10 Minuten allen Daten aus der App protokolliert. Die Protokollierung fing am Ende einer WW-Aufbereitungsphase an. Nur die WW-Temperatur senkt rapide von 51° auf ca. 44° (innerhalb ca. 40 Minuten), wonach die WW-Aufbereitung wieder anfängt (Hysterese: 6.5°). Es dauert ca. 3 Stunden, bis das WW wieder die Solltemperatur hat.Wenn ich in der App im Analyse-Bereich zu "Thermische Energie" gehe erfahre ich dass gestern, 86% der thermischen Energie zu WW-Aufbereitung ging, nur 14% für das Heizen. An anderen Tagen war es auch ähnlich, vorgestern sogar 94% / 6%. Ich verstehe schon, dass aufgrund des Lochbleches usw. das Warmwasser zum Teil das Haus mitheizt, aber ist das beschriebene Verhalten normal (dass die WW-Aufbereitung nach 30-40 Minuten wieder von vorne anfangen muss)?
Nein, das ist nicht normal. Ich fahre meine WW-Zone mit 57°C und die Heizzone zur Zeit mit so 35°C, und meine WW-Zone verliert 6K pro Tag.
Ich hatte die thermischen Energieflüsse meiner Anlage mal für Dezember 2024 ausgewertet. Bei mir wurden in dem Monat 2720 kWh in den 120-E geschoben, davon 280 kWh in die obere WW-Zone und 2440 in die untere Heizwasserzone. Davon hat die Vitotrans 110 kWh in Warmwasser und Zirkulation geschoben, und die Divicon 2500 kWh in den Heizkreis. Es sind also 110 kWh in den Heizkeller verloren gegangen, und wenn davon 70 kWh aus der wärmeren und größeren oberen Zone gekommen sind, und 40 kWh aus der unteren Zone, dann müssen 100 kWh von oben nach unten abgeflossen sein.
Die Frage ist, wo geht bei dir die in die WW-Zone gelieferte thermische Energie so schnell hin? Wenn 350l von 51°C auf 44°C sinken, dann sind diese 2450 Kelvinliter nach der Wasserkocherformel 2.84 kWh, und wenn die in 40 Minuten "verschwinden" dann ist das eine Leistung von 4.26kW! So viel Leistung kann eigentlich keine popelige Zirkulationsleitung ins Haus bringen, die muss in die Heizkörper fließen! Leider fehlen in deinem Protokoll die Temperaturen der unteren Zone des Vitocell. Wenn meine Vermutung stimmt, dann sollte sich diese Zone weit über die Soll-Vorlauftemperatur hinaus aufheizen.
Es gibt für so ein Phänomen mehrere möglich Ursachen. Wenn du tatsächlich einen 120-E und nicht etwa einen 100-E hast (die zwei Typen haben unterschiedliche Anschlußhöhen und lassen sich auf einem Foto, bei dem die rückwärtigen Anschlüsse zu sehen sind, unterscheiden, wenn das Typenschild fehlen sollte), dann wäre der nächste Schritt die Kontrolle des Rücklaufwegeventils zwischen Vitocell und IDU. Es sorgt dafür, dass das Rücklaufwasser auch aus der gerade mit Vorlauf belieferten Zone entnommen wird. Dieses Ventil wird entweder durch einen Strömungswächter im WW-Zonen-Vorlauf angesteuert, oder (seit einer Softwareverbesserung von 2025) direkt von der Vitocal. Manchmal dreht der Motor diese Ventils falsch herum, dann wirkt sich das so aus wie bei dir.
LG, Sebastian
Ein Typenschild am Pufferspeicher konnte ich leider nicht finden bzw. es ist nur die Dämmung sichtbar.
Jedenfalls ist die mitgelieferte Anleitung für Vitocell 120-E.
Update: Ich habe das Typenschild gefunden und es ist tatsächlich ein 120-E.
So sie die Rückseite aus:
Hallo Julien,
das von Viessmann empfohlene Hydraulikschema für deine Anlagenkonfiguration ist wie für meine https://schematics.viessmann-climatesolutions.com/?query=4805622.bzw. Darin findest du das Wegeventil W19 im Rücklauf vom Vitocell zur IDU.
Ich kann auf den Fotos die Rohrleitungen zwischen Puffer und IDU und zwischen Puffer und Divicon nicht nachvollziehen, bitte tue du das einmal:

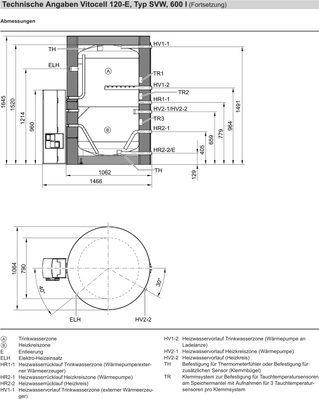

Ganz oben knapp unter dem Deckel ist HV1-1 für das Überdruckventil und/oder den Entlüfter, das ist OK so. Dann kommt erst einmal nichts, und dann kommen von oben nach unter a) HV1-2 der WW-Zonenvorlauf von der IDU, b) HR1-1 der WW-Zonenrücklauf zum Wegeventil W19 und dann zum gemeinsamen Rücklauf IDU, c) mittig HV2-1 der Heizzonenvorlauf von der IDU und auf derselben Höhe abgewinkelt HV2-2 der Heizkreisvorlauf zur Divicon, d) HR2-1 der Heizzonenrücklauf zum Wegeventil W19 (und dann zur IDU) und e) HR2-2 der Heizkreisrücklauf von der Divicon.
Wenn die Verrohrung stimmt, dann muss das Wegeventil geprüft werden. Wird es angesteuert? Ist es richtig herum verbaut? Und dreht der Motor richtig herum, wird also im Heizladebetrieb der Heizzonenrücklauf und im WW-Ladebetrieb der WW-Zonenrücklauf auf den IDU-Heizkreis/Puffer-Rücklaufeingang aufgeschaltet?
Bei meiner Anlage musste nach der installation auch der Drehsinn dieses Mischermotors durch Umdrehen eines Steckers im Innneren des Gehäuses noch gewechselt werden.
LG, Sebastian
