Vitocal 200-s

[Vitocal200ssw]

Hallo,

Ich habe eine Vitocal 200-s bei der die Umwälzpumpe defekt ist. Nun steht auf der Wilo Pumpe PWM, allerdings ist nur eine 230V 50Hz Versorgung angeschlossen. Wie kann das überhaupt funktionieren? Es fehlt nach meinem Verständnis eine zweite Steuerleitung. Mfg.S.Wagner

 

 

[divanc]

Hallo @Vitocal200ssw

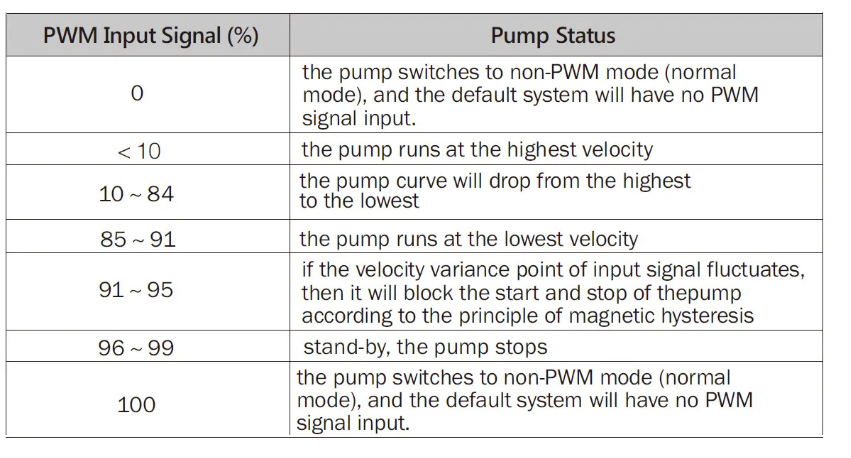

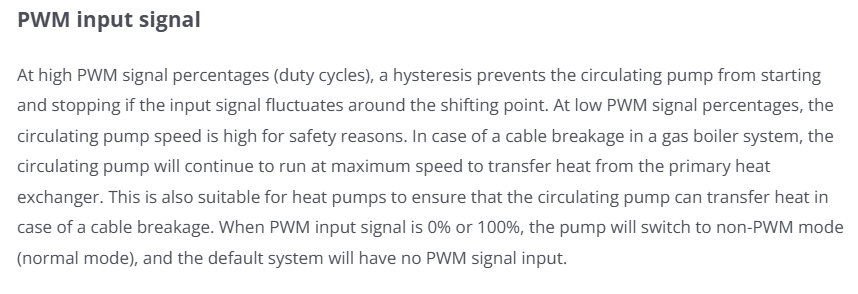

PWM-Heizungspumpen laufen bei einem PWM-Signal von 0 % mit 100 % Drehzahl, Solar-PWM-Pumpen hingegen stoppen bei 0 % PWM.

Ist das PWM-Kabel nicht angeschlossen, wie in Ihrem Fall, läuft die Pumpe konstant mit 100 % Drehzahl, solange die Spannung 230 V beträgt.

Das Pumpenersatzteil für Ihre Wärmepumpe hat die Bestellnummer 7835980.

Ansonsten bietet die WPR-Steuerplatine die Möglichkeit, eine PWM-Pumpe anzuschließen und zu steuern.

VG

[Vitocal200ssw]

Hallo,

ja das sehe ich genauso mit der PWM. Können Sie mir sagen wie bzw. wo ich diese an meiner Platine anschließen muss?

Mfg.

[divanc]

Hallo @Vitocal200ssw

Das PWM-Kabel wird an Anschluss 193B angeschlossen.

VG

[Vitocal200ssw]

Hallo, hab jetzt mal geschaut wo die 193B ist. Allerdings ist die Platiene bei mir nicht bestückt. Siehe Bild.

Mfg.S.W.

[divanc]

Hallo @Vitocal200ssw

Die eingebaute Pumpe in Ihrem WP-Innengerät sollte mit einem PWM-Kabel geliefert werden. Das Kabel endet mit einem Stecker, der an 193B auf der WPR-Platine angeschlossen wird.

VG

[Vitocal200ssw]

Hallo, sehen Sie sich doch mal das Bild richtig an, soll ich die Steuerleitung auf die Platine löten ? Es gibt diesen Anschluss bei mir nicht.

Mfg.

[divanc]

Hallo @Vitocal200ssw

Leider ist das PWM-Pumpenkabel nicht als Ersatzteil erhältlich.

VG

[Vitocal200ssw]

Hallo,

Also würde jetzt mal sagen es ist sinnlos eine PWM Pumpe bei mir zu installieren,  da diese eh nur mit 100% arbeitet oder aus ist. Frage mich nur weshalb ich dann eine Pumpe für ca. 400€ kaufen soll. Es würde mit einer selbst regelnden Hocheffiziente Pumpe für ca. 150€ wahrscheinlich sogar besser funktionieren oder?

Mfg. S.W

[Flo_Schneider]

Hallo Vitocal200ssw,

bei den ersten Modellen der 200-S wurde die Sekundärpumpe direkt angesteuert und nicht über ein PWM-Signal geregelt. Die Ersatzteilnummer der Umwälzpumpe lautet 7835980.

Viele Grüße
Flo
