Hallo zusammen,

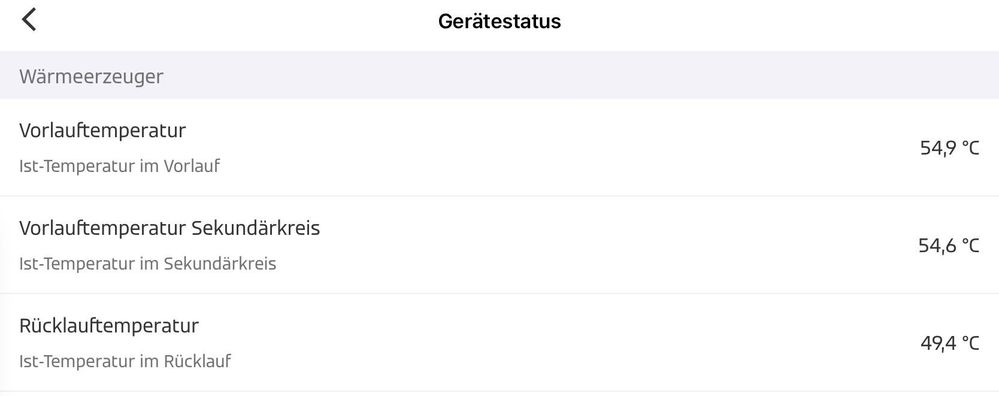

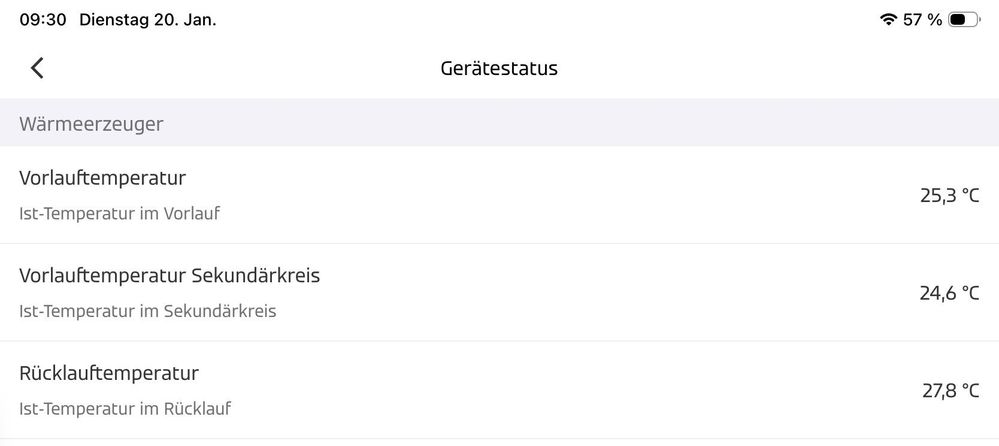

bin neu in der WP Technologie und würde gerne verstehen auf was sich die Vor- / Rücklauftemperaturen in der App beziehen. (Siehe Screen Capture)
WP ist Vitocal 250-A, Pufferspeicher ist mit Photothermie gekoppelt.
„Heizgerät“ ist FHB.
Bin Laie und Neuling, also sorry wenn ich mal eine doof Frage stelle.
Danke schonmal
Stefan

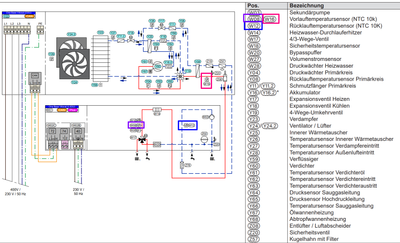

"Vorlauftemperatur" = Sensor in der IDU hinter dem DLE/Zusatzheizer (bevor es in den Heizkreis geht)
"Vorlauf Sekundärkreis" = Sensor am Ausgang der ODU (direkt am Wärmeerzeuger)
"Rücklauftemperatur" = Sensor am Ausgang der IDU
Die Reihenfolge der beide VLT-Sensoren erkennt man an der zeitlichen Reaktion. Der ODU-Sensor reagiert entsprechend der Fließrichtung vor dem IDU-Sensor. Bei mir ist die ODU-Temperatur im Normalbetrieb auch immer etwas über der IDU-Temperatur. Dass das bei anderen nicht so ist, hatten wir an anderer Stelle schon mal diskutiert. Das können auch einfach Messfehler sein. Oder es gibt Konstellation (Puffer?), bei denen die Sensoren andersherum ausgewertet bzw. angezeigt werden.
Die "Vorlauftemperatur" unter Heizkreis1 ist bei mir ohne Puffer normalerweise identisch mit der "Vorlauftemperatur" unter Wärmeerzeuger.
Viessmann Climate Solutions Community - Viessmann Climate Solutions Community
Beim Abtauen kann die RLT auch mal kurze Zeit über den VLT liegen, da hier über den RL heißes Wasser aus dem Abtaupuffer der IDU zur ODU geschickt wird, dass sich dann beim Abtauen (Kältekreisumkehr in der ODU) entsprechend abkühlt und kälter über den VL zurückkommt. Eine ähnliche Konstellation tritt auf, wenn von einer niedrigen Heizwasser-VLT auf WW-Bereitung gewechselt wird und sich das Heizwasser anfangs im WW-Puffer erwärmt.
Wow!
Vielen Dank für die ausführliche Antwort!
Als Neuling musste ich zwar erst mal ein paar Abkürzungen googeln 😉 , aber das hat mir sehr geholfen!
Bei meiner 250er Anlage mit Pufferspeicher ist der Temperaturwert vom "Sekundärkreis" der Vorlauf vom Heizkreis im Haus, die anderen beiden Temperaturangaben "Vorlauf" und "Rücklauf" sind von der ODU.
Sieht man deutlich beim Abtauen.
@Nitram19 schrieb:Bei meiner 250er Anlage mit Pufferspeicher ist der Temperaturwert vom "Sekundärkreis" der Vorlauf vom Heizkreis im Haus, die anderen beiden Temperaturangaben "Vorlauf" und "Rücklauf" sind von der ODU.
Sieht man deutlich beim Abtauen.
Dann wären die beiden VLT in der Tat bei Anlagen mit Puffer ggü. denen ohne Puffer getauscht.
Man fragt sich allerdings warum. Hast du evtl. mal ein Diagramm mit den Werten bei einer Abtauung?
Einen Sensor für die RLT gibt es in der ODU allerdings nicht. Der ist nur in der IDU.
Voila:
Was man leider nicht auf dem Screenshot sieht, ist die separat angezeigte Temperatur des Kreislaufes für die Heizkörper, diese steht weiter unten und betrug 38° C.
Ich habe eine 250-A mit Puffer. Da ist es genauso, wie @ABR es geschrieben hat und es ist nichts vertauscht.
@Nitram19
Dein Screenshot ist natürlich nur eine Momentaufnahme. Trotzdem würde ich daraus erst einmal keine andere Zuordnung als bei mir ableiten. (siehe auch Beitrag von @Giesi1 )
"Vorlauftemperatur" = Sensor in der IDU hinter dem DLE/Zusatzheizer (bevor es in den Heizkreis geht)
"Vorlauf Sekundärkreis" = Sensor am Ausgang der ODU (direkt am Wärmeerzeuger)
"Rücklauftemperatur" = Sensor am Ausgang der IDU
Die aktuell höchste Temperatur ist dort die RLT=46,4°C am Ausgang der IDU. Diese wird aus dem hochgeheizten Abtaupuffer gespeist. Der Kältekreis ist gerade in den Umkehrbetrieb gewechselt. Dadurch ist die VLT Sekundärkreis am Ausgang der ODU stark auf 37,8°C gefallen. Die VLT in der ODU ist noch wärmer, da bis vor ein paar Sekunden noch der Abtaupuffer beheizt worden ist. Dort fällt die Temperatur erst etwas später ab.
Ich logge gerade bei meiner Anlage mit und warte auf eine Abtauung. Dann hänge ich mal den Verlauf dran.

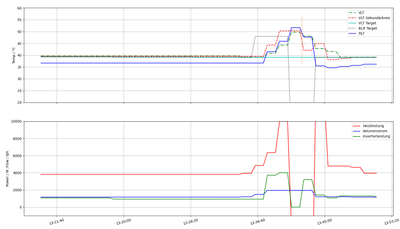

Leider kam die Abtauung gerade in die WW-Erwärmung rein. Da hier bereits heißes Wasser vorhanden war, entfällt die Aufheizphase für den Puffer und es sieht wieder etwas anders aus. Aber man sieht an den steilen Temperaturwechseln, dass die VLT in der IDU der VLT Sekundärkreis am Ausgang der ODU nacheilt.

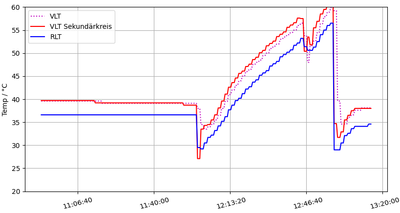

Hier nun noch als Ergänzung ein separater Abtauprozess mit markiertem Übergangszeitpunkt, an dem sich die oben beschriebenen Temperaturverhältnisse einstellen.
Ich glaube, ihr habt recht, meine Version kam mir halt auch logisch vor...
Wie kann man denn loggen? Ich kenne nur die ViCare App, geht das damit?
Woran kann man die Abtauphase in ViCare erkennen?
Noch zur Info: Ich habe die Wohnung und Anlage übernommen, ca. 1 Jahr alt.
ich schreibe mal bei Gelegenheit die genauen Daten in die Signatur.
Mit der ViCare App kann man leider nicht loggen. Ich nutze die Viessmann-API dafür.
Angezeigt wird der Abtauvorgang in ViCare auch nicht. Man erkennt es dort nur am Verhalten und im Nachhinein in den ViCare-Tagesdiagrammen in der Analyse als typische Leistungsspitzen.
Da müsstest du schon "tiefer" in die Anlage schauen.
Ich nutze vieventlog
Ahhh, kannte ich noch gar nicht. hab die Web Page gefunden und werde mich mal damit beschäftigen....
Die Leistungsspitzen sind vom abtauen ... hatte mich immer über die Spitzen gewundert.....
Gibt es denn Apps (ev. kostenpflichtig) die das API nutzen und etwas mehr als die ViCare App zur Analyse bieten?
Vielen Dank für Deine Hilfe !!!
Kostenlos gibt es das von @Giesi1 verlinkte ViEventLog, das von @mschneider82 aufgrund der ViGuide-Abschaltung für Endkunden ins Leben gerufen wurde. Das ist sicher schon eine große Hilfe.
Nicht alle Spitzen im Diagramm müssen natürlich Abtauvorgänge sein.
vieventlog läuft! Danke nochmals für den Tipp.
Muss jetzt mal schauen was da alles möglich ist.
ich kann aber im Moment "nur" 24 h zurückschauen.
Wenn ich 3 Tage oder länger auswähle bleibt die Timeline trotzdem auf 24 h
Das Problem ist, dass die Events von VM nicht länger vorgehalten werden. Schau dazu mal in den Thread zu ViEventLog. Ich benutze es aktuell selbst nicht. Aber das war auch dort schon Thema und du kannst bestimmt selbst loggen.
