Vitodens 200 WB2A (Herstellernr. 7176543); Elektrodenabstände

[Konto wurde gelöscht]

Hallo liebe Leute,

ich besitze die o.g. Gaszentralheizung und habe eine Frage zu den Elektrodenabständen.

Das Board habe ich bereits durchsucht und die Bedienungsanleitung (mehrfach) gelesen.

Leider sind die Angaben nicht eindeutig, statt einer eindeutigen Angabe (z.B.) 3mm wird z.B. bei den Zündelektroden (Abstand zueinander) 3+0,5 angegeben. Also was jetzt 3mm Abstand oder 3,5mm Abstand?

Schlimmer ist die Angabe bei der Ionisationselektrode: 8+3. Also 8mm oder eben 11mm?

Wieso kann der Hersteller hier keine eindeutige Angabe machen und verwendet stattdessen Rechenaufgaben?

Kann mir hier bitte jemand eine eindeutige Angabe zu den drei Abständen machen?

Vorab besten Dank.

Schöne Grüße

[MacVito · Accepted solution]

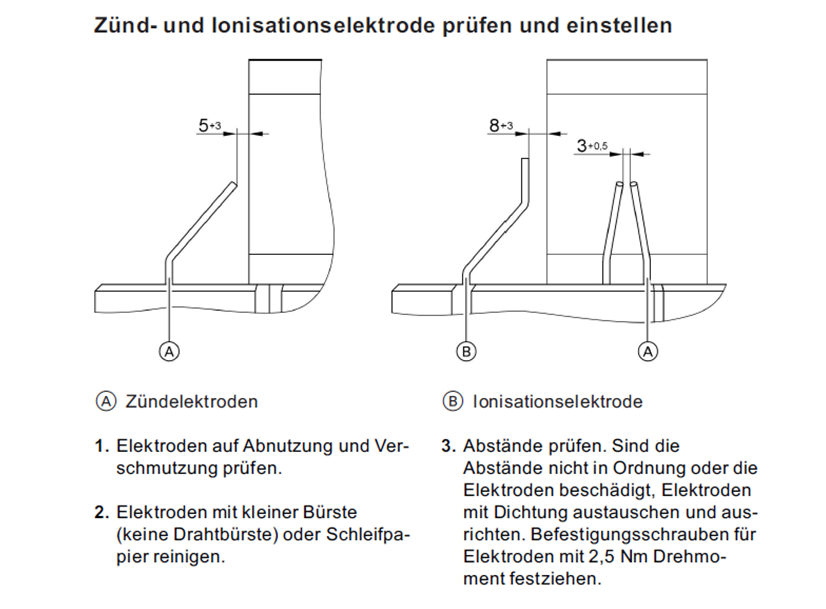

Die nachfolgende technische Zeichnung ist der Serviceanleitung 10/2006 des Vitodens 200, Typ WB2A, 8,8 bis 26 kW, S. 19 entnommen:

Die Toleranzangaben sind im technischen Bereich absolut üblich.

5+3 bedeutet, dass das Maß zwischen 5 und 8 mm liegen darf.

Kommentar: Ich würde in diesem Fall auf 6 mm einstellen.

8+3 bedeutet, dass das Maß zwischen 8 und 11 mm liegen darf.

Kommentar: Ich würde in diesem Fall auf 9 mm einstellen.

3+0,5 bedeutet, dass das Maß zwischen 3 und 3,5 mm liegen darf.

Kommentar: Ich würde in diesem Fall auf 3,1 bis 3,2 mm einstellen.

Die Toleranzangaben +3, +0,5 sollten hoch- oder tiefgestellt und mit einer kleineren Schriftgröße angegeben werden, so wie in der Zeichnung zu sehen. Mit diesem Editor scheint das aber nicht möglich zu sein.

[Konto wurde gelöscht]

Hallo MacVito,

vielen lieben Dank für die zügige, nette und ausführliche Antwort.

Das hat mir sehr geholfen und wird hoffentlich anderen ebenfalls helfen (die die gleiche Fragen haben).

Nochmals vielen Dank und

schöne Grüße
