Vitocall 250-AH HAWO-AC 252.A16 Smard Grid Schnittstelle

[Peff_11]

Hallo Zusammen,

wir haben seid letztem Jahr eine

Viessmann Wärmepumpe

IDU Vitocal 250-AH HAWO-AC 252.A16

Sereinnummer: 7975836302641122

Kombiniert mit einer Gasheizung Vitodents 200-W B2HB als Hybrid System.

Ich würde gerne die Smart Grid / SG- Ready Funktion nutzen, angesteuert über meinen Sungrow Wechselrichter.

Verkabelt ist alles aus meiner Sicht,

Relaiskontakt (Schließer) geht auf die Wärmepumpe Stecker 143.1 --> 143.5

SG Ready Funktion ist im Inbetriebnahmepunkt 6/7 eingestellt

Leider fehlt der Punkt 2543 "Empfohlener Betrieb/ Smart Grid Betriebsmodus 3" im Anwendermenü oder im Erweiterten Monteurmenü (viservice/ vimaster).

Der SG Ready Zustand in der App "Bevorzugter Betrieb" bleibt immer gleich, egal ob das Relais schaltet oder nicht.

Wo ist der Fehler, warum können wir die Smart Grid funktion nicht nutzen?

[Flo_Schneider]

Hallo Peff_11,

die Einstellung für Smart Grid muss von deinem Fachbetrieb vorgenommen werden. Anschließend sollte die Funktion auch gegeben sein.

Viele Grüße
Flo

[Peff_11]

Der Fachbetrieb war schon an der Anlage, ich war dabei. Der hat den Unterpunkt auch nicht gefunden. Er meinte, außer im Inbetriebnahme Punkt 6/7 und im Erweiterten Menü über "viservice/ vimaster" direkt an der Anlage kann er auch nichts tun. Gibt es weitere Software Tools der Fachbetriebe, das sie tiefer in die Anlage schauen können?

[Flo_Schneider]

Ja, dein Fachbetrieb muss hier die Einstellung über ViGuide vornehmen. Direkt am Gerät sind die Parameter nicht verfügbar, andernfalls hätte ich es dir mitgeteilt, damit du die Einstellung selbst vornehmen kannst.

Viele Grüße
Flo

[Peff_11]

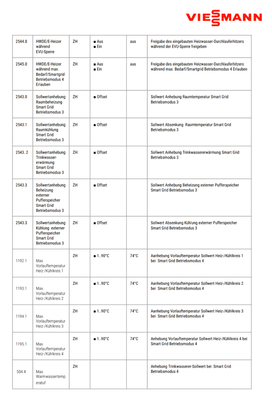

• Fachbetrieb war da, hat über deren App was eingestellt, Punkt 2560 könnte ausgewählt werden, der Unterpunkt  2543.2 "Sollwertanhebung Trinkwassererwärmung Smart Grid
  Betriebsmodus 3" könnte nicht direkt eingestellt werden, auch nach der Inbetriebnahme kab es den Punkt nicht im Menü. Die Warmwassertemperatur wir auf jedenfall von 50--> 60 Grad angehoben, ich sehe leider nirgendwo das der Smart Grid Kontakt über den Wechselrichter wirklich geschaltet wird. Wird in der Viessmann App nirgendwo angezeigt.

   



   

[Flo_Schneider]

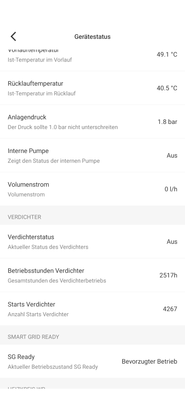

Schau mal unter "Gerätestatus" nach, dort sollte es ersichtlich sein, welche Funktion aktiv ist. Du gelangst dorthin, indem du auf die Verdichterkachel klickst und dann "Gerätestatus" auswählst.

Viele Grüße
Flo

[Peff_11]

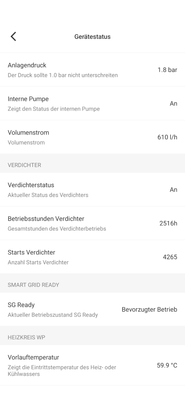

Dort ändert sich leider der Status nicht, unter SG Ready bleibt der Status "Bevorzugter Betrieb" immer gleich

 

[Flo_Schneider]

Auch wenn ein Kabel abgeklemmt wird?

Viele Grüße
Flo

[Peff_11]

Ja, der Kontakt an der Wärmepumpe 143.1 --> 143.5 sind über einen Potenzial freien Kontakt über einen NO Kontakt über das Relais vom Wechselrichter geschaltet. Die Spüle wir bei Überschuss > 2KW angesteuert.

[Flo_Schneider]

Worauf ich hinaus will ist, ob es eventuell Induktionsspannung gibt, die das Schalten verursacht, obwohl nicht geschaltet wurde.

Viele Grüße
Flo

[Peff_11]

Was gibt es seitens Viessmann für einen Problemlösung/ -Vorschlag? Testen könnte ich das im Prinzip wenn ich den Stecker an der Wärmepumpe 143 abziehe und in meine App nachschauen ob sich der SG Ready Status ändert?

[Flo_Schneider]

Ja, dann teste dies einmal und schau, ob sich der Status verändert.

Viele Grüße
Flo

[Peff_11]

Der Status in der App ändert sich nur wenn ich den Stecker 143 von der Wärmepumpe abziehe (Bevorzugter Betrieb / Normalbetrieb). Sonst verändert sich der Status nicht wenn das Relais anzieht oder abfällt.

Bitte um Lösungsvorschläge durch das Viessmann Team. Danke

 

 

[Flo_Schneider]

Wenn eine Induktionsspannung vorliegt, muss geprüft werden, ob ein geschirmtes Kabel verwendet wurde. Zudem kann ein Koppelrelais oder ein RC-Glied an der Wärmepumpe gesetzt werden.

Viele Grüße
Flo

[Peff_11]

Die Leitungslänge der geschirmt Steuerleitung ist ca. 25m lang, worüber das Signal der Wärmepumpe geschaltet wird, das Relais ist direkt neben dem Wechselrichter. Ich baue das Relais heute um, vom Wechselrichter in die Nähe der Wärmepumpe um die Leitungslänge zu minimieren. Dann habe ich vom Relais zur Wärmepumpe nur noch ca. 1m Leitungslänge. Stellt doch bitte zu euren Vorschlägen mal einen Schaltplan und Typenangabe hier ins Forum welches Koppelrelais, RC-Schaltung/ -Bauteil ihr empfiehlt.

[Flo_Schneider]

Diesbezüglich wird von unserer Seite kein bestimmtes Model empfohlen, ebenso gibt es dazu keinen separaten Schaltplan.

Viele Grüße
Flo

[Peff_11]

Es funktioniert jetzt, 2 Sachen habe ich geändert und es funktioniert:

• Das 230V Steuersignal vom SG Ready Kontakt habe ich verkürzt von ca. 25m auf 1m. Habe dann die 24V Steuerspannung für das Relais über die 25m Leitung geschickt.
• Zusätzlich habe ich das Mechanische Reais durch ein Elektronisches ersetzt.

[Flo_Schneider]

Prima, dass es funktioniert und danke für die Info.

Viele Grüße
Flo
