Hallo, liebes Forum!
Wir versuchen, für die Bodenkonsole (wohl ZK06013?) alles zu planen.
Es gibt ein schwerwiegendes Verständnisproblem:
Die Bodenkonsole ist laut im Internet erhältlichen Zeichnungen 757 mm breit.

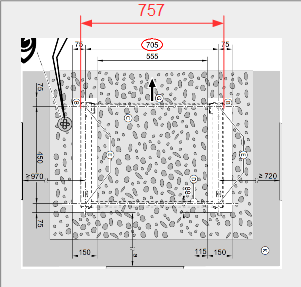

Unten mit dem Gehäuse der VITOCAL 250-a13 verbunden bzw. wohl Teil des Gehäuses sind zwei Auflageflächen, die in einem Abstand von 705mm (Mitte zu Mitte) verlaufen. Die linke (von vorne betrachtet) ist im Abstand (Auflagenmitte) von 221 mm von der linken Geräteseite, die rechte im Abstand von 218mm von der rechten Geräteseite. Beide Auflageflächen sind offenbar etwa 8cm breit.
Andererseits ist die Bodenkonsole aber 757 mm breit !!
Damit würde aber der linke und rechte Rand der Bodenkonsole nicht auf den o.g. Auflageflächen des Gehäuses zu liegen kommen !!
Sondern es würde nur der vordere und hintere Rand der Bodenkonsole - für ein paar cm - auf den o.g. Auflageflächen des Gehäuses zu liegen kommen. Ist hier eine Zeichnung falsch oder haben wir was übersehen?
Die o.g. Auflageflächen am Gehäuse (quasi "Balken" - wohl etwa 60cm lang und etwa 8cm breit) werden übrigens sonst auf Dämpfungssockel gestellt oder auf ein Fundament.

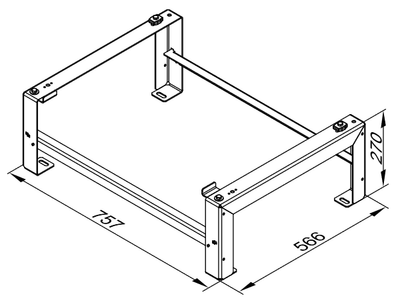

Oder anders gesagt: Wenn die Zeichnungen und Abmessungen (757 × 566 x 270) für die Bodenkonsole stimmen sollten, würde es nicht zu den Auflageflächen am Gehäuse bzw. Ausseneinheit passen!!!!
Kann doch nicht sein....
Wer hilft?
Hintergrund meiner Frage ist übrigens auch, dass bei uns die Hydraulikrohre von der Ausseneinheit in jedem Fall rechts von Bodenkonsole verlaufen bzw. bleiben müssen.
Danke für Eure Hilfe.
Im Übrigen Frohe Weihnachten!
