Victoal 250-A10 SG-Ready

[Elektrol]

Guten Tag,

auf welche Kontakte wird hier der SG-Ready-Anschluss gelegt? Irgendwie finde ich dazu keine Unterlagen, vielleicht würde auch schon eine Verlinkung zu dem Dokument helfen.

Ist das bei dieser Wärmepumpe ein Potenzialfreier-Kontakt, so dass man vom Wechselrichter direkt darauf gehen kann oder muss ein extra Relais dazwischen geschaltet werden?

Vielen Dank

Elektrol

[ABR]

Serviceanleitung FK
Ab Seite 55
Du musst an die WP netzspannungstaugliche potentialfreie Kontakte anschließen, d.h. dein WR müsste diese anbieten. Es wird Netzspannung geschaltet.

[Elektrol]

Vielen Dank schonmal für die schnelle Antwort.

Netzspannung heißt ja dann 230V.

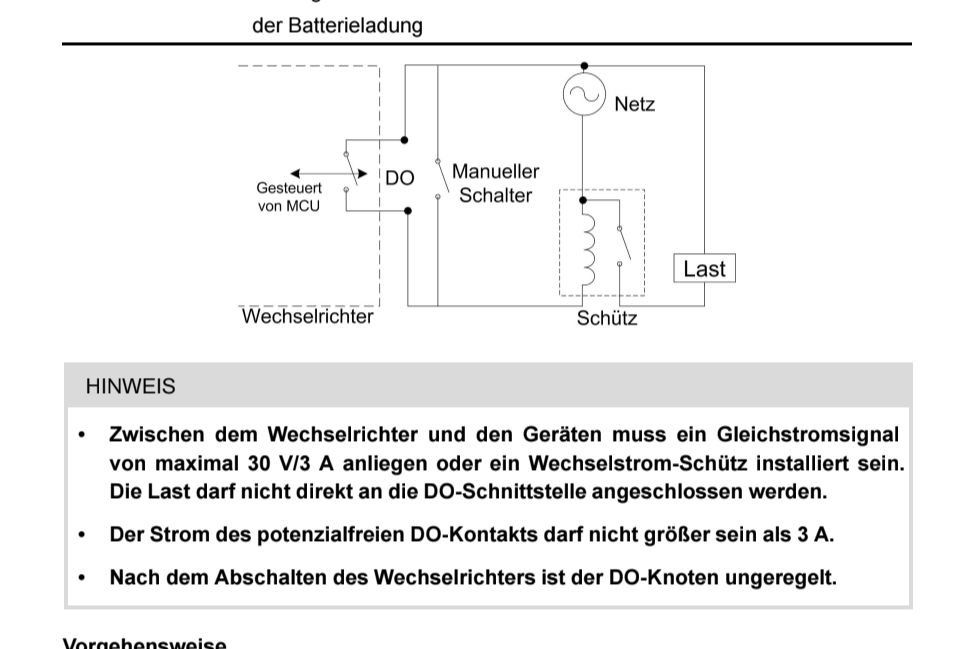

Wir haben einen Sungrow SH15T und in der Anleitung steht, dass bei direktem Anschluss 30V Gleichstrom und max. 3 Ampere vorhanden sein darf. Ansonsten muss ein Relais dazwischen geschaltet werden. (Siehe Anhang )

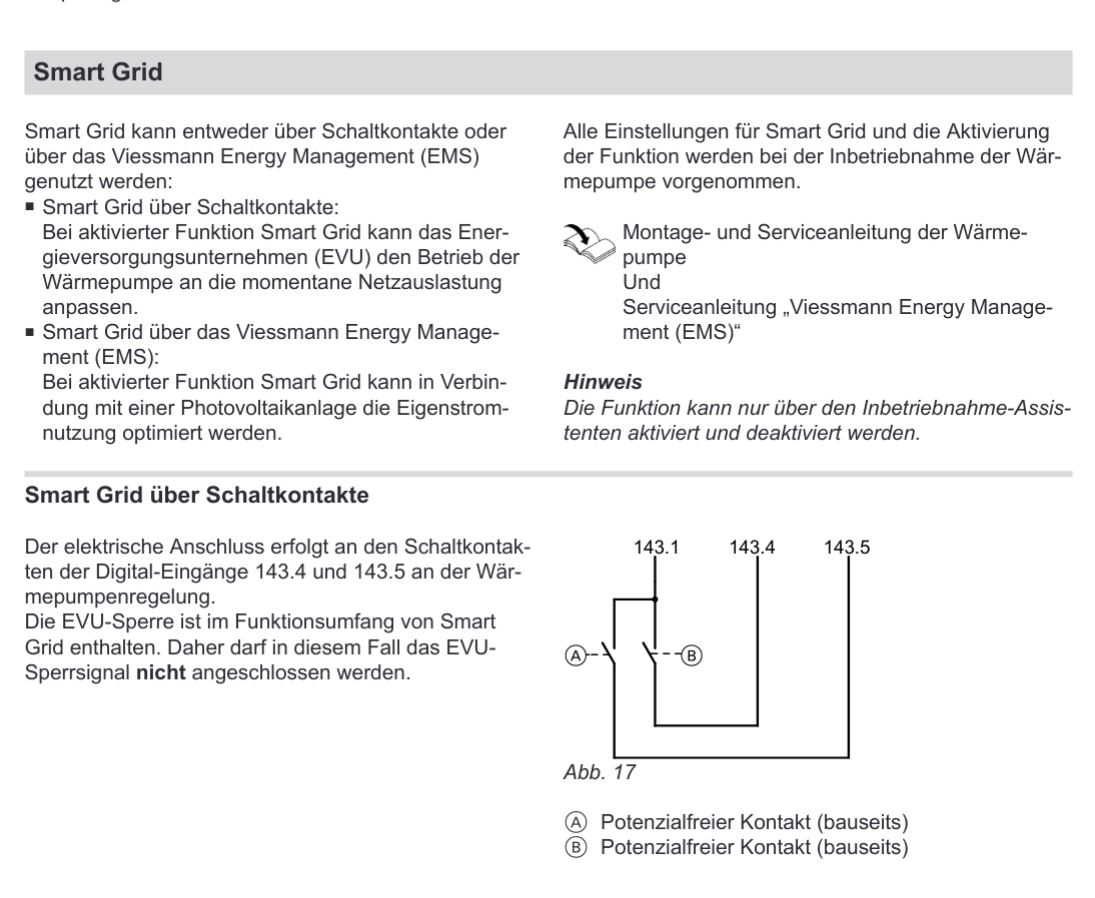

Das Relais ist kein Problem, aber jetzt lese ich in der Viessmann-Anleitung auch die EVU-Sperre über den Wechselrichter laufen soll. Ich kann mit einem SG-Ready-Ausgang aber nur einen Schalterkontakt ansteuern. Entweder 143.4 oder 143.5..

Oder wie soll das funktionieren?

Vg

[Flo_Schneider]

Hallo Elektrol,

ist bei deiner Anlage eine EVU-Sperre vorhanden? Wenn ja, wird diese trotzdem vom Rundsteuerempfänger geschaltet.

Die Smart Grid Funktion kann während der Inbetriebnahme oder nachträglich über den Parameter 2560.0 aktiviert werden.

Über die Kontakte 143.4 (A) bzw. 143.5 (B) kann die SmartGrid-Funktion direkt an der Wärmepumpenregelung ausgeführt werden. Die Ansteuerung erfolgt dabei über ein separates Schütz, welches einen potentialfreien Kontakt zwischen 143.1 und 143.4 (A) bzw. 143.5 (B) herstellt.

Die Funktionen die darüber ausgeführt werden können, sind folgende:

■ kein Kontakt geschlossen: Wärmepumpe ist im Normalbetrieb

■ Kontakt (A) geschlossen: EVU-Sperre
- Verdichter AUS
- Heizwasser-Durchlauferhitzer kann eingeschaltet werden, die Freigabe erfolgt über den Parameter 2544

■ Kontakt (B) geschlossen: Betrieb der Wärmepumpe mit angepassten Temperatur-Sollwerten für verschiedene Funktionen.
- Der Verdichter schaltet sich nur bei Bedarf ein. Die gültigen Einschaltbedingungen für die jeweilige Funktion müssen erfüllt sein. Für die jeweilige Funktion muss im Zeitprogramm eine Zeitphase aktiv sein.
- Auf den Heizwasser-Durchlauferhitzer haben die angepassten Temperatur-Sollwerte keinen Einfluss. Der Heizwasser-Durchlauferhitzer wird bei Unterschreitung der Grenzen eingeschaltet, die ohne Smart Grid gelten.

Betrieb der Wärmepumpe mit angepassten Temperatur-Sollwerten für verschiedene Funktionen. Die Änderungen werden mit folgenden Parametern eingestellt:
- Raumbeheizung - Smart Grid Sollwertanhebung für Raumtemperatur Parameter 2543.0
- Raumkühlung - Smart Grid Sollwertanhebung für Raumkühlung Parameter 2543.1
- Trinkwassererwärmung - Smart Grid Sollwertanhebung für Trinkwassererwärmung Parameter 2543.2
- Erwärmung Heizwasser-Pufferspeicher  - Smart Grid Sollwertanhebung für Heizbetrieb Heizwasser-Pufferspeicher Parameter 2543.3
- Kühlung Heizwasser-Pufferspeicher - Smart Grid Sollwertabsenkung für Kühlbetrieb Heizwasser-Pufferspeicher Parameter 2543.4

■ Kontakt (A) und (B) geschlossen: Die Anlagenkomponenten werden auf die eingestellten max. Temperaturen beheizt oder auf die Mindesttemperaturen gekühlt. Der Verdichter schaltet sich sofort ein, auch wenn keine Zeitphase im Zeitprogramm aktiv ist.

Im Modus 4 wirken die folgenden Maximalwerte Heizen, Kühlen und Warmwasser:
- Max. Vorlauftemperatur Heiz-/Kühlkreis 1 Parameter 1192.1
- Max. Vorlauftemperatur Heiz-/Kühlkreis 2 Parameter 1193.1
- Max. Vorlauftemperatur Heiz-/Kühlkreis 3 Parameter 1194.1
- Max. Vorlauftemperatur Heiz-/Kühlkreis 4 Parameter 1195.1
- Max. Warmwassertemperatur Parameter  504.4
- Min. Vorlauftemperatur Kühlung Heiz-/Kühlkreis 1 Parameter  2409.0
- Min. Vorlauftemperatur Kühlung Heiz-/Kühlkreis 2 Parameter 2410.0
- Min. Vorlauftemperatur Kühlung Heiz-/Kühlkreis 3 Parameter 2411.0
- Min. Vorlauftemperatur Kühlung Heiz-/Kühlkreis 4 Parameter 2412.0

Viele Grüße
Flo
