Heizstabanschluß Vitocal 262-A T2H-ze

[AndreasWengert]

Hallo zusammen, ich habe mir zu meiner Vitocal 262 den Elektro-Heizeinsatz 1,5kW mit der Artikelnummer 7994214 bestellt und eingebaut. Leider passen keine der Kabel zum anschließen des Temperaturfühlers oder des Heizelements. Gibt es da einen Zusätzlichen Kabelkit? Aus den Anleitungen werde ich auch nicht schlau. Da steht nirgendwo der Anschluss für den Temperaturfühler.
kann mir da jemand helfen, bin etwas ratlos.
Danke und Gruß Andi

 

[divanc]

Hallo @AndreasWengert

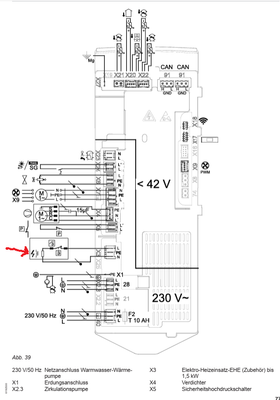

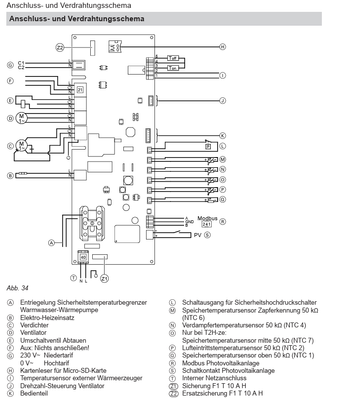

Anschlussplan, Anleitung im Anhang.

 

[AndreasWengert]

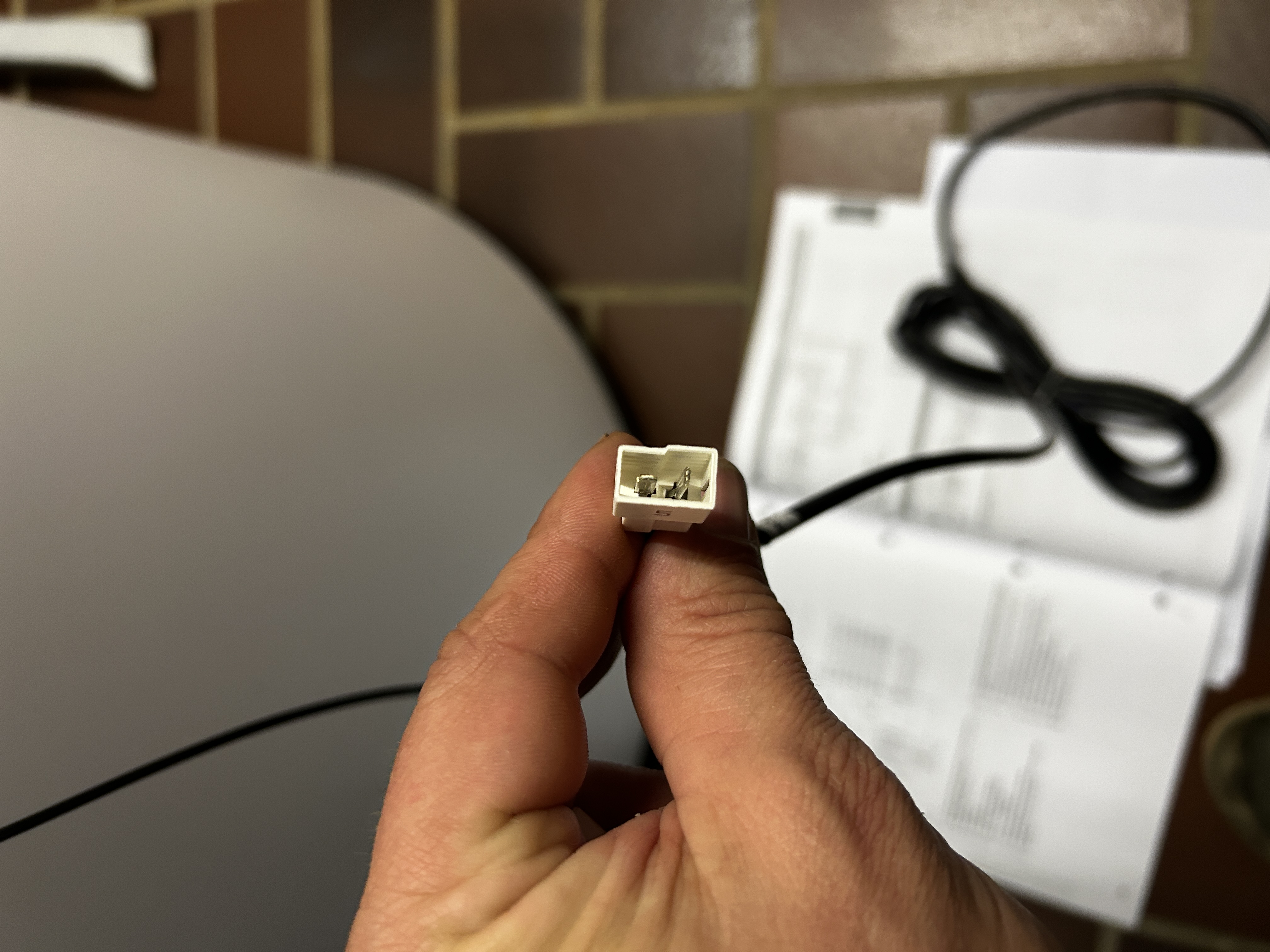

Hallo Divanc, vielen Dank. Die Anleitungen habe ich. Es passen aber keine Stecker und keine Kabel zusammen. Siehe Bilder. Deshalb die Frage ob es dafür einen separaten Kabelsatz gibt? Mit dem was ich mitbekommen habe kann ich den Heizstab nicht anschließen.
Viele Grüße Andi

[divanc]

Hallo @AndreasWengert

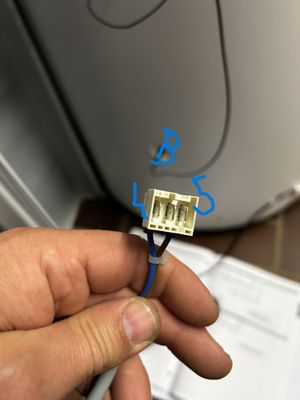

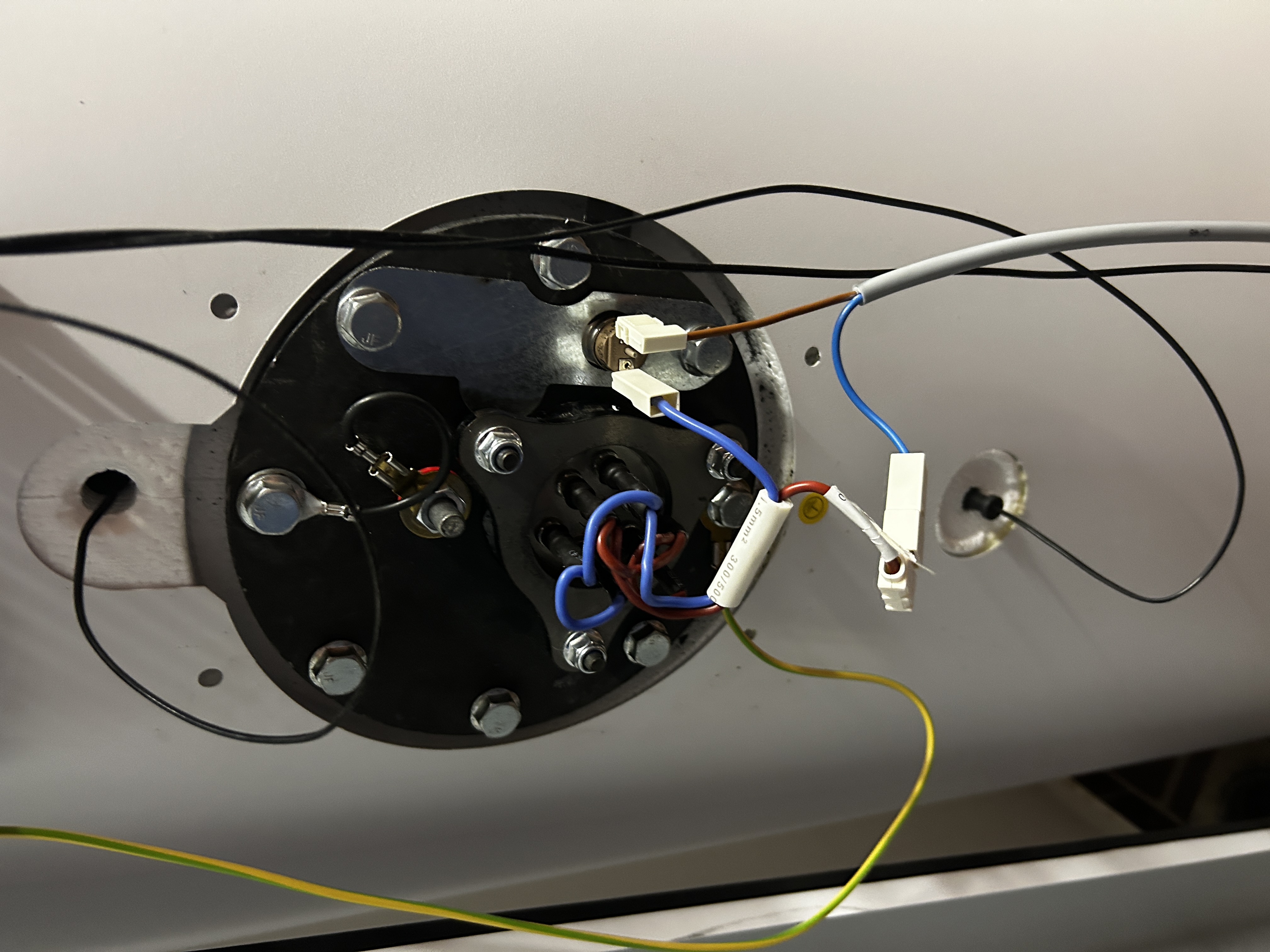

Schließen Sie das Elektroheizelement wie folgt an: Stecker 1 und 3 (meine Markierungen) gehen zum Thermostat, Stecker 2 und Gegenstecker 2 zusammen. Anschließend den 3-poligen Stecker B durch den 2-poligen A ersetzen und mit der Platine verbinden. Das wäre es. Der Sensor kommt ins Spiel, wenn Sie zusätzlich über eine externe Heizquelle verfügen.

 

 

 

 

VG

[AndreasWengert]

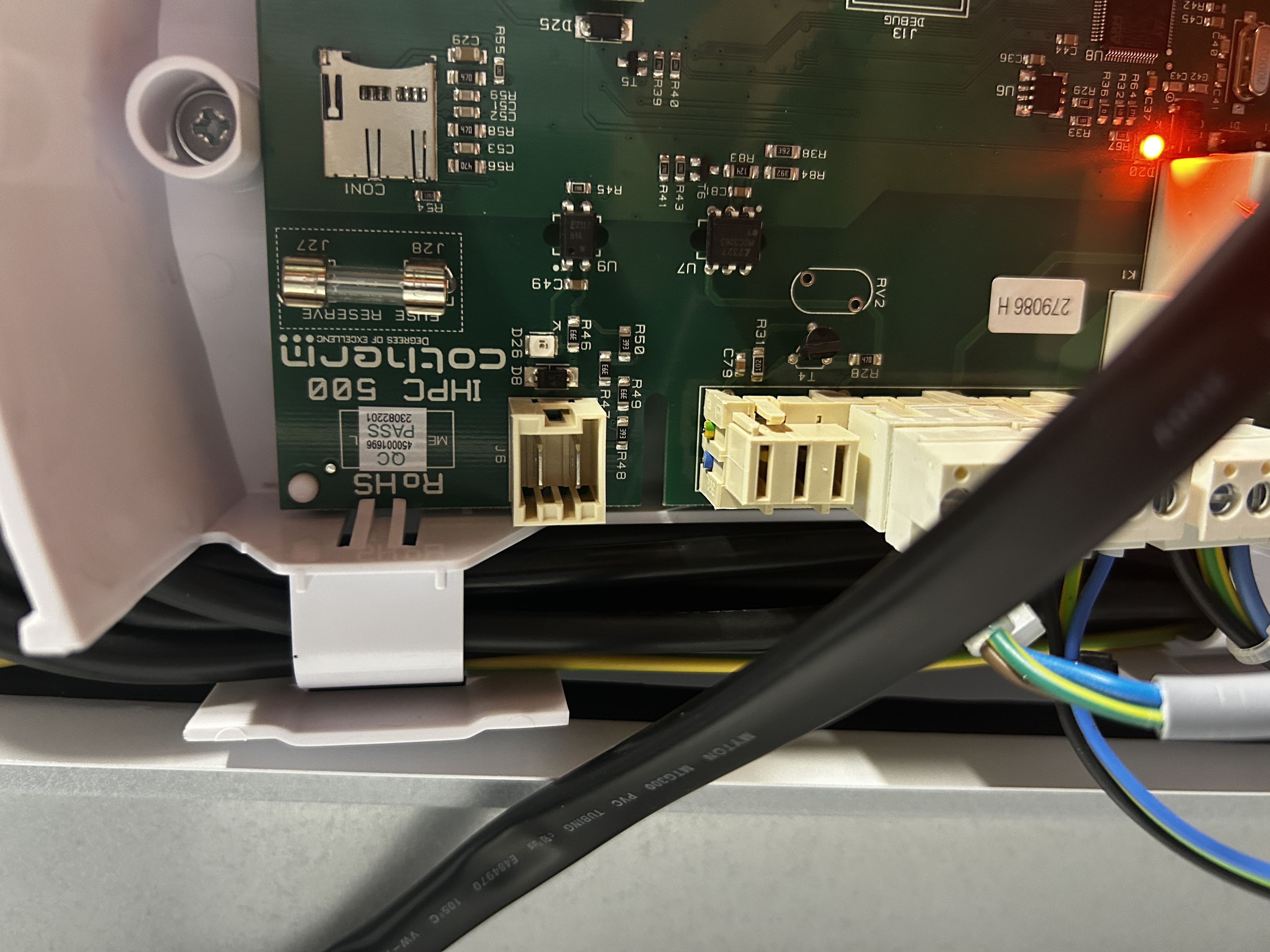

oh wow, vielen Dank. Hat fasst geklappt, siehe Bilder. Da muss man erstmal draufkommen. Aber mit dem Steckertausch scheint es nicht ganz zu stimmen. Der Stecker A passt nur an dem Niedertarif Steckplatz G.  Sollte doch aber auf den Elektroheizeinsatz B oder? Für den Steckplatz B gibt es keinen Stecker.

viele Grüße Andi

[divanc]

Hallo @AndreasWengert

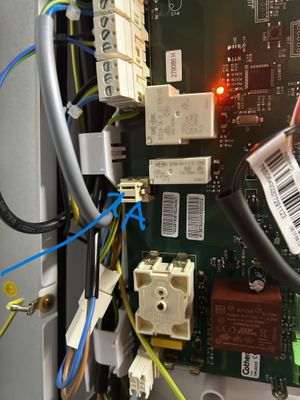

Hier wird der Stecker A eingesteckt.

Dies ist Anschluss A und geht zu B auf der Platine.

 

Tp ist der Anschluss für G auf der Platine.

 

VG

 

[AndreasWengert]

Leider nicht, Stecker A geht nur auf den Steckplatz G.
dann fehlt wohl der Stecker für den Steckplatz B.

[divanc]

Hallo @AndreasWengert

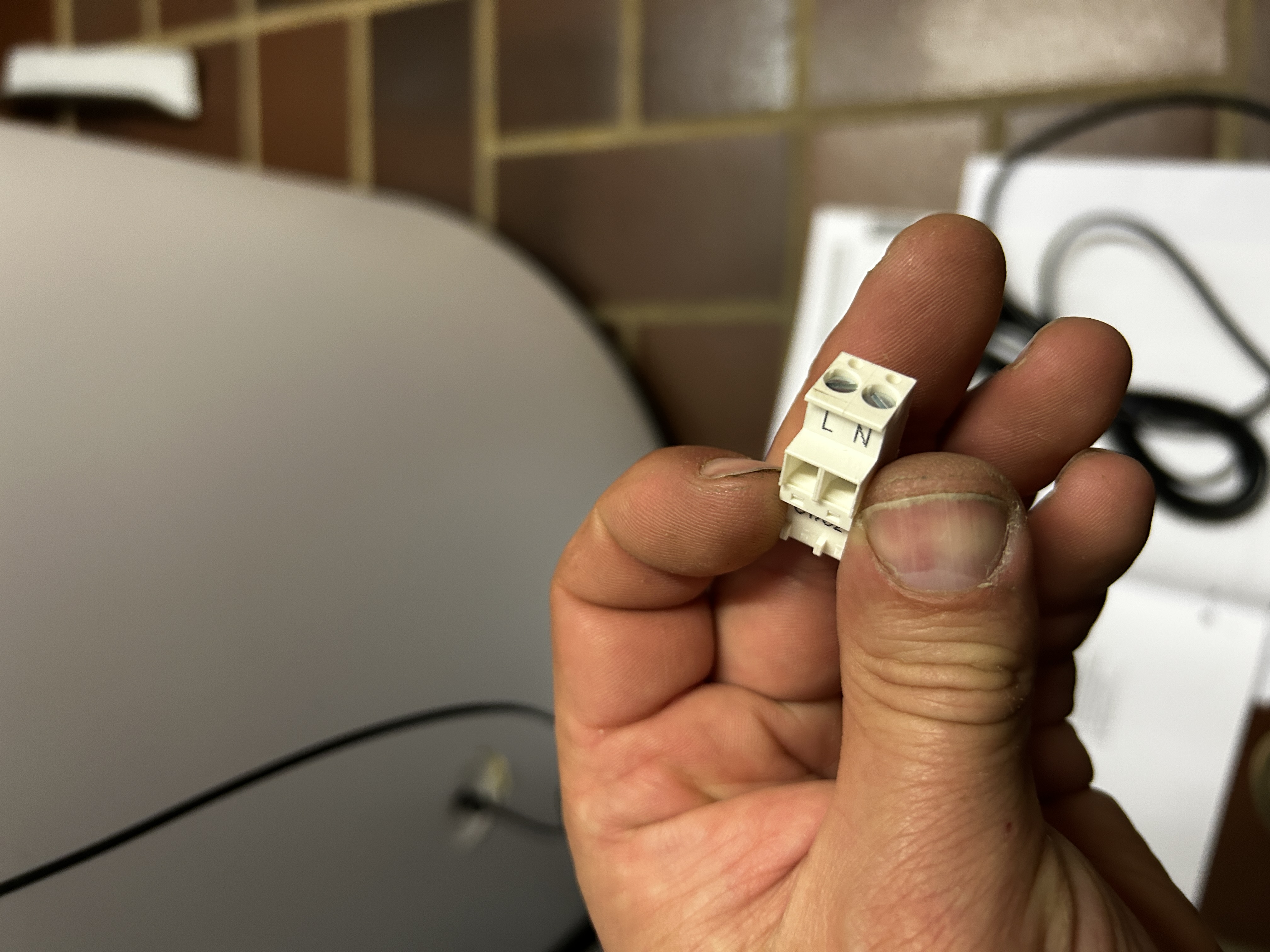

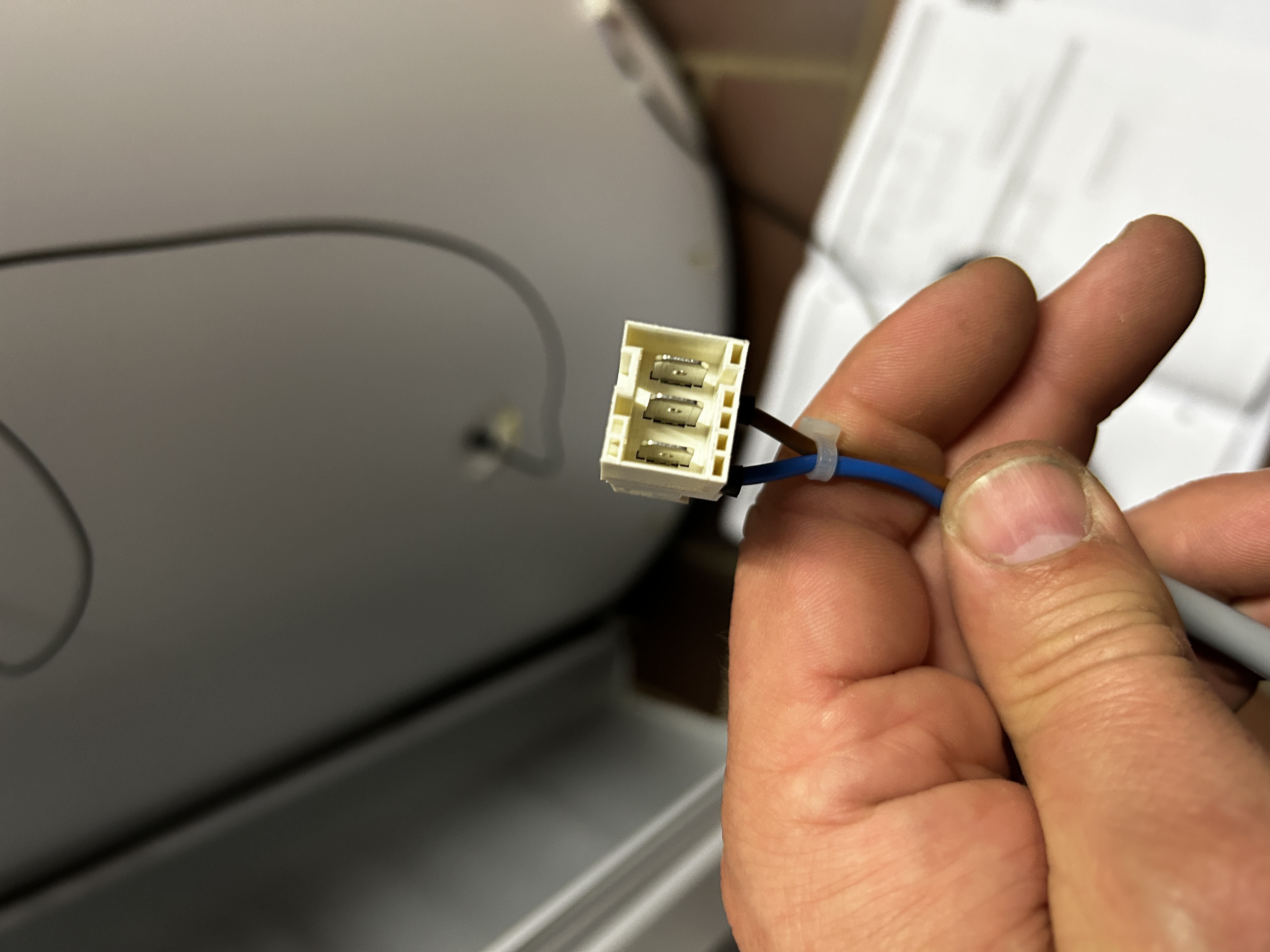

Ja, ich habe gerade gesehen, dass C1C2 der gleiche Stecker wie LN ist, Sie haben ihn zweimal fotografiert.

VG

[AndreasWengert]

Wissen Sie wo ich so einen Stecker online bestellen kann? Oder muss ich da über einen Heizungsbauer gehen?

[divanc]

Hallo @AndreasWengert

Kit 7994214 ist für diesen WP-Regler Vitocal 262-A T2H-ze R 290.

 

Schreiben Sie die WP-Seriennummer, um zu sehen, ob der Stecker als Ersatzteil verfügbar ist.

Ich würde dieses Kit für Ihr WP benötigen.

 

VG

[AndreasWengert]

Ich schau heute Abend mal, bin gerade unterwegs.
Kann ich den Heizstab trotzdem verwenden?

Habe ihn eigentlich mit der Pumpe zusammen bestellt.

[divanc]

Hallo @AndreasWengert

Es sieht so aus, als ob das Heizelement das gleiche ist, nur die Anschlusskabel und Stecker passen zu Ihrem WP.

VG

[AndreasWengert]

Super, dann fehlt tatsächlich nur der Stecker. Die Seriennummer ist die 7720335400212125

[divanc]

Hallo @AndreasWengert

Anleitungen und Ersatzteile finden Sie im Link.

https://www.viessmann.com/etapp/parts/de/0500/7720335/spare_parts

Als Ersatzteil gibt es einen Anschlussleitung Heizeinsatz.

https://www.loebbeshop.de/viessmann/ersatzteil/anschlussleitung-heizeinsatz-7858614/

Ich weiß nicht, ob der gewünschte Stecker in diesem Set enthalten ist.

https://www.loebbeshop.de/viessmann/ersatzteil/steckklemmen-bausatz-regelung-vitocal-262-a-7858604/

VG 

[AndreasWengert]

Vielen Dank, ich gehe morgen mal auf meinen Lieferanten zu ob sie mir da weiterhelfen können. Gute Nacht und vielen vielen Dank für Ihre Hilfe.

[AndreasWengert]

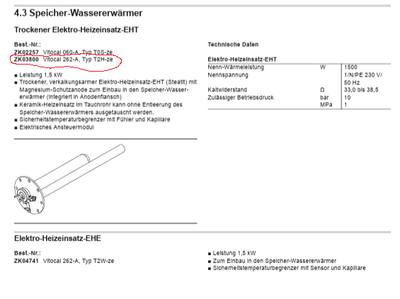

Mein Lieferant tauscht den Heizstab aus. Ich bekomme den ZK03800 zugeschickt und gebe den anderen zurück.
Vielen Dank für die Hilfe, da wäre ich nicht drauf gekommen.

Stellt sich für mich nur die Frage warum das so kompliziert gemacht wird und man doppelte Lagerhaltung betreibt wenn nur der Stecker unterschiedlich ist. Kleiner Tipp an Viessmann 😉 beide Stecker in den Karton und eine vernünftige Anleitung würde viel Ärger und Zeit sparen.

Viele Grüße Andi
