Hallo zusammen,
meine Steuerung funktioniert seit gestern nicht mehr vernünftig: Brenner geht nur noch im Schornsteinfegermodus an. Teilweise sind auch manchmal die Pumpen aus.

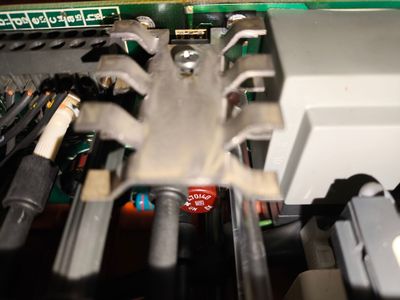

Vermutlich ist es der Elko auf der Platine:
Dafür habe ich jetzt zwei 470uF 63V ELKO 105°C ELKOs Low ESR bestellt.
Falls die Probleme dennoch bestehen, möchte ich die Relais tauschen. Auf meiner Platine befinden sich K1-K4.

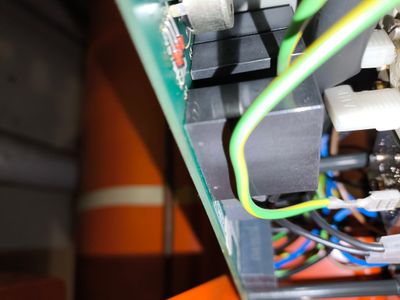

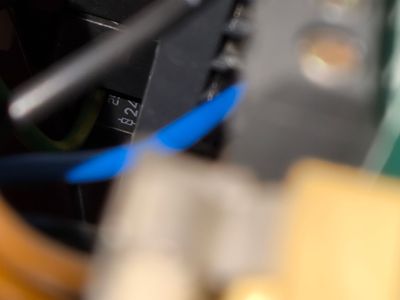

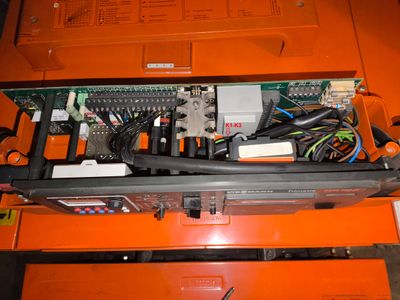

K1-3 sind größere Relais, die also vermutlich für die Pumpen sind, leider komme ich an diese derzeit schlecht dran und die Beschriftung ist genau auf der Seite wo ich keine Einsicht habe:

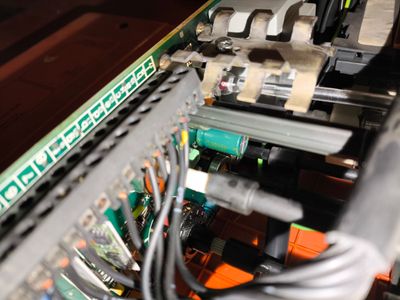

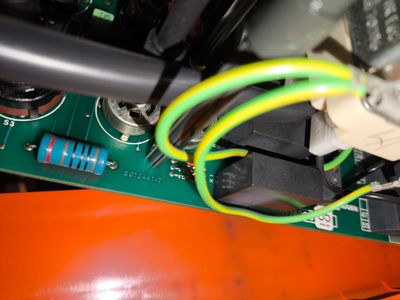

Sind hier unter dem Transformator:

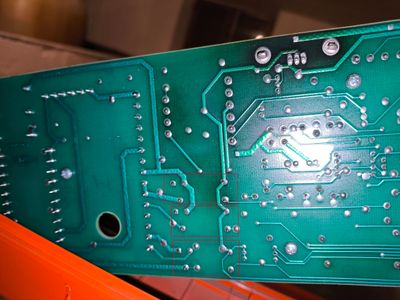

5 Pins:
=>Weiß jemand zufällig welche das sind bzw. gegen welche diese ersetzt werden können?
Ich bin auf das Finder 40.51.9.024.0000 (Printrelais 24 V/DC 12 A) gestoßen,
würde das passen?

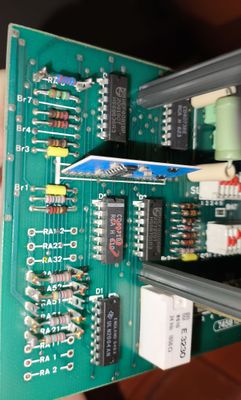

Bei K4 komme ich leichter ran, es ist auch ein gutes Stück kleiner als K1-K3. Dieses Relais ist deshalb vermutlich für den Brenner:

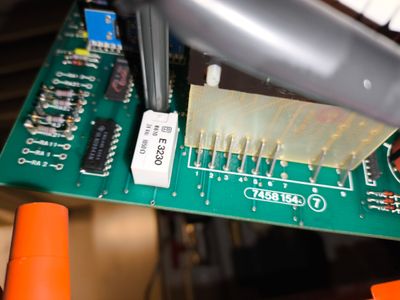

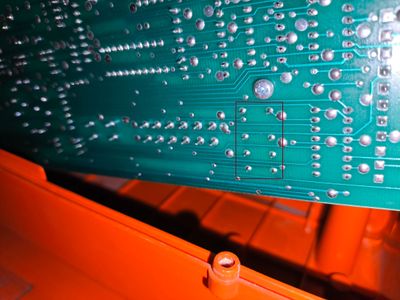

8 Pins, die oberen haben einen größeren Abstand zum Rest:
=>Weiß jemand, ob da das Finder 30.22.9.024.0000 (DIL-Print-Relais 24V= 2xUM 1440 Ohm 125V~/1,25A) passt?
Falls jemand schon selbst diese Relais ausgetauscht hat, wäre ich super dankbar für Erfahrungswerte.
Danke, jetzt habe ich noch zusätzlich zum Elko den ULN2004 bestellt. Jetzt heißt es warten, bis die Komponenten ankommen.

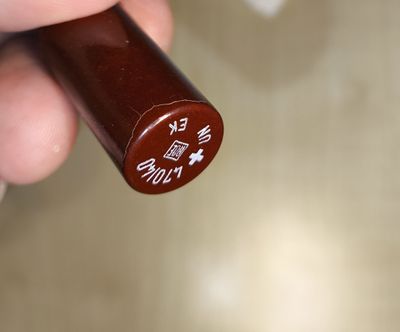

Die Komponenten sind heute angekommen (zum Glück), die Anlage ist nämlich schon wieder ausgefallen nachdem sie wieder eine ganze Weile lief. Hab im ersten Schritt jetzt mal den Elko getauscht und festgestellt, dass der alte Elko doch nicht mehr so "gut" aussieht wie nach einer ersten Sichtprüfung gedacht. Genau auf der Seite des Minus-Pols des alten Elkos waren Risse zu sehen, die man beim Reinschauen in die Steuerplatine nicht gesehen hat.
Der neue Elko ist jetzt drin und es läuft momentan wieder alles, den ULN2004 werde ich dann ggf. im Sommer austauschen, wenn die Anlage jetzt durchläuft und keine Auffälligkeiten mehr zu sehen sind.
Update: 15.02.2026
Die Anlage funktioniert wieder nicht, aber mittlerweile läuft sie im Schornsteinfegermodus zuverlässig an, dass hat sie vor dem Tausch des 470uF Elkos nicht immer gemacht (manchmal sind nur die Pumpen angegangen, aber der Brenner nicht). Das heißt, dass der Tausch des Elkos etwas gebracht hat.
Neue Beobachtung: In der Früh liefen weder die Pumpen noch der Brenner. Wenn ich die Anlage komplett vom Strom nehme (nicht nur den Ein-Aus-Schalter) und dann 10 Minuten warte und dann wieder einschalte, funktioniert die Anlage eine Zeit lang. Wobei das auch nicht immer zuverlässig funktioniert.

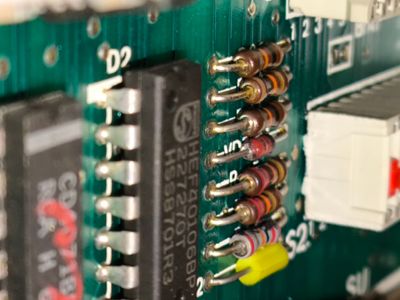

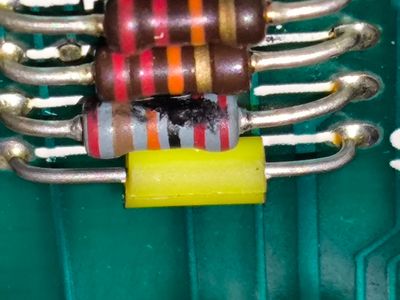

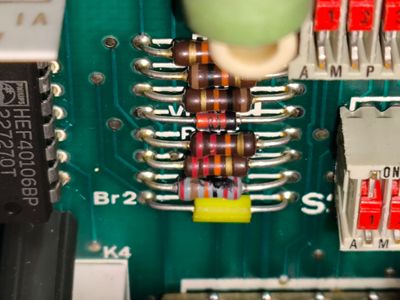

Neben D2 habe ich einen Wiederstand gefunden, welcher offensichtlich defekt ist.
Die Ringe sind Rot - Braund (breiter) - Orange - Schwarz - Rot - Rot: 213 Ohm
Da ich keinen Ersatz-Wiederstand gefunden habe, der 213 Ohm hat, werde ich einen zwischen 210-220 Ohm einbauen.
Update: 18.02.2026
Der Wiederstand war kein 213 Ohm Wiederstand sondern ein 220k Ohm Wiederstand und er war in Ordnung - die schwarze Stelle war nur Schmutz. Den ULN2004 zu tauschen, hat auch keine Besserung gebracht. Ich werde mich daher für eine neue Steuerung umschauen.
