Brennermotor startet nicht.

[Jamesbrot]



Hallo, meine Ölheizung ist auf Störung gegangen.

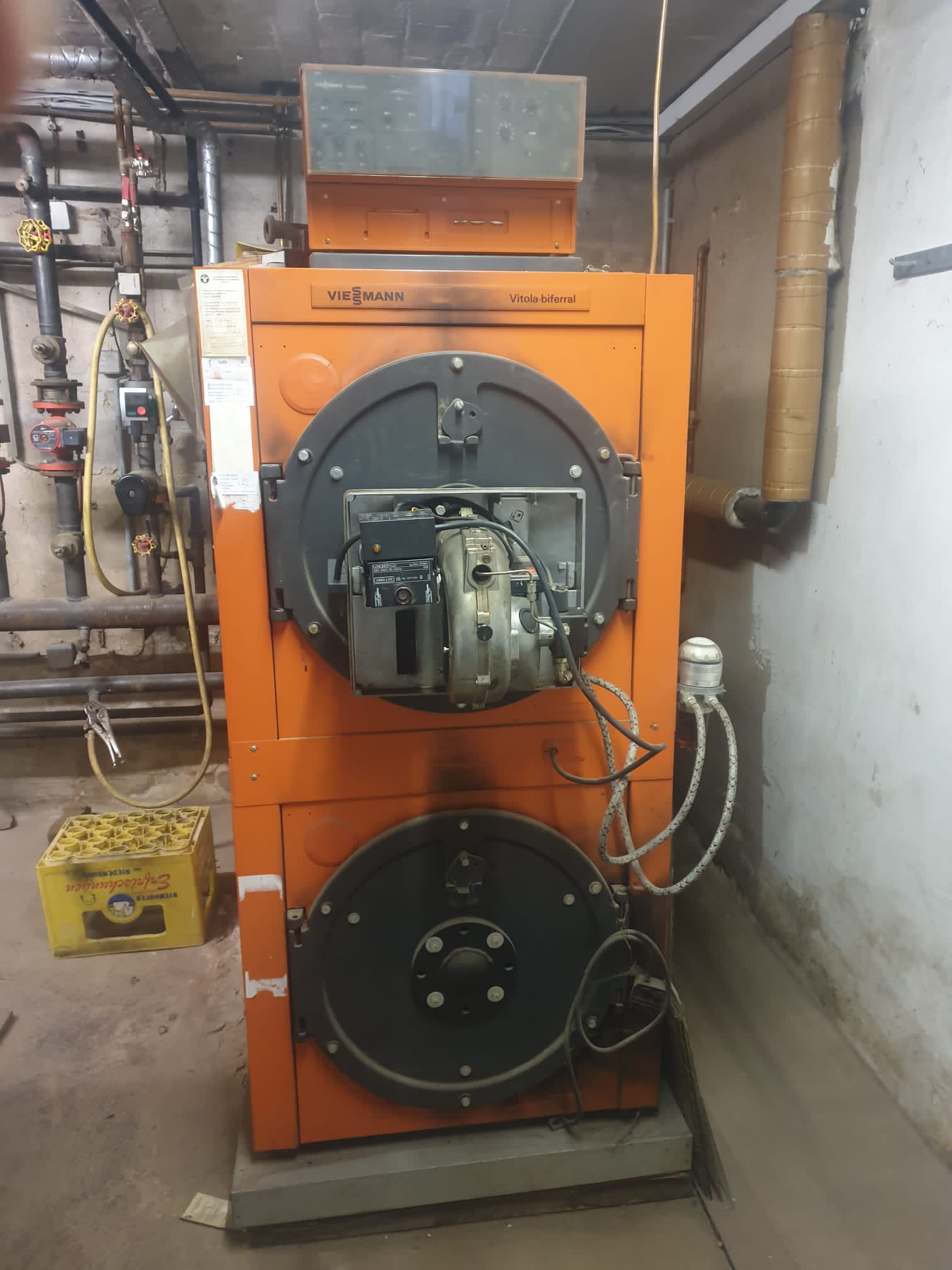

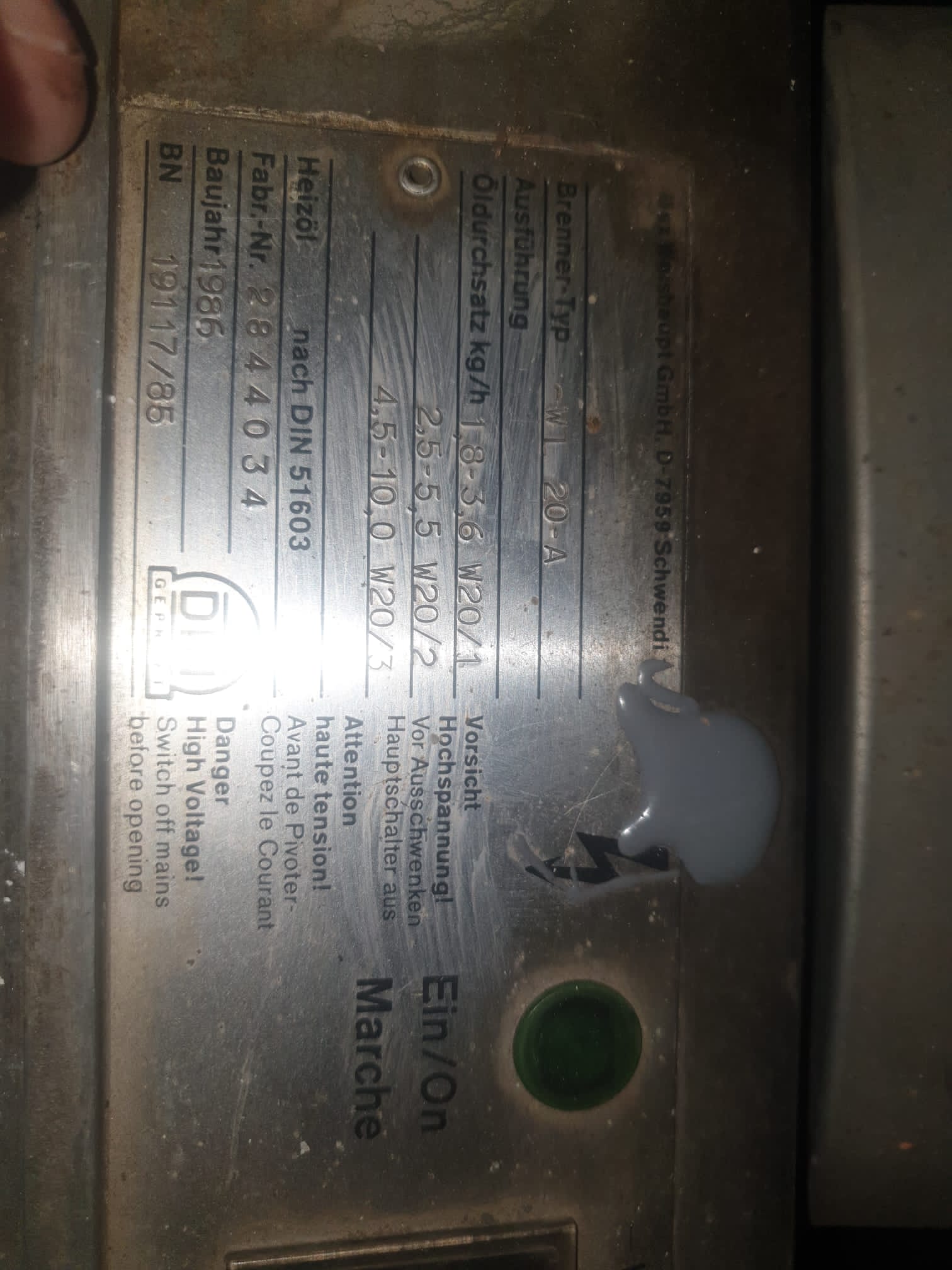

Es ist eine Viessmann vitola-biferral mit einem Weisshaupt-Brenner und ist ca 30 Jahre alt.

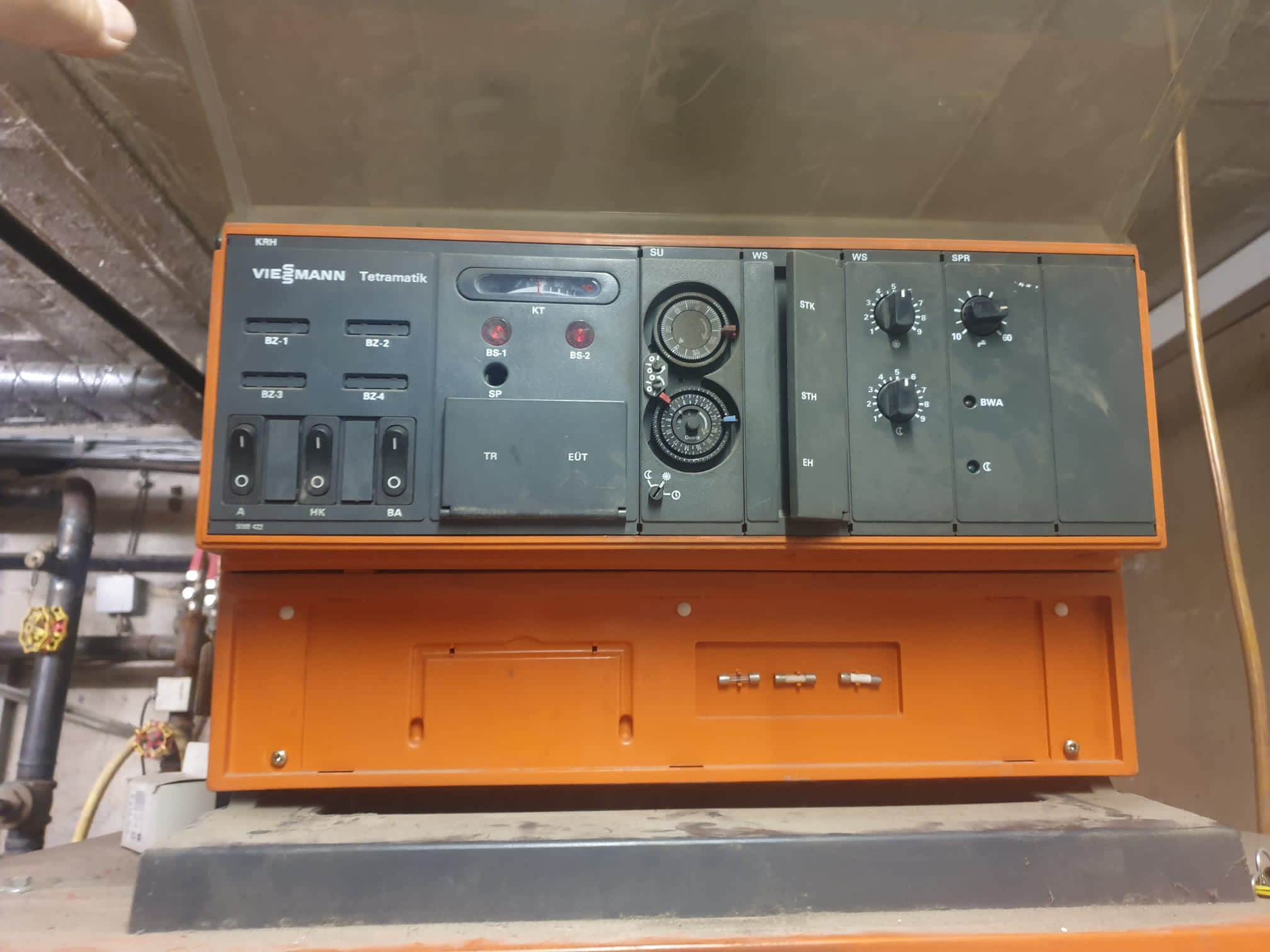

Die Störlampe BS1 brennt. Wenn man die Heizung starten möchte bewegt sich nur eine Stellklappe mit einem Stellmotor. Der Lüftermotor läuft leider nicht an. Habe auch schon dem Motor angeschwungen da ich vermutet habe der Kondensator wäre kaputt hat aber auch nix gebracht.
Das Lüfterrad lasst sich sehr leicht drehen. Es ist auch kein Brummen des Motors wahrnehmbar.

Habe auch schon die drei Sicherungen oben an der Steuerung kontrolliert sowie die eine Sicherung am Brenner bei dem Startknopf.

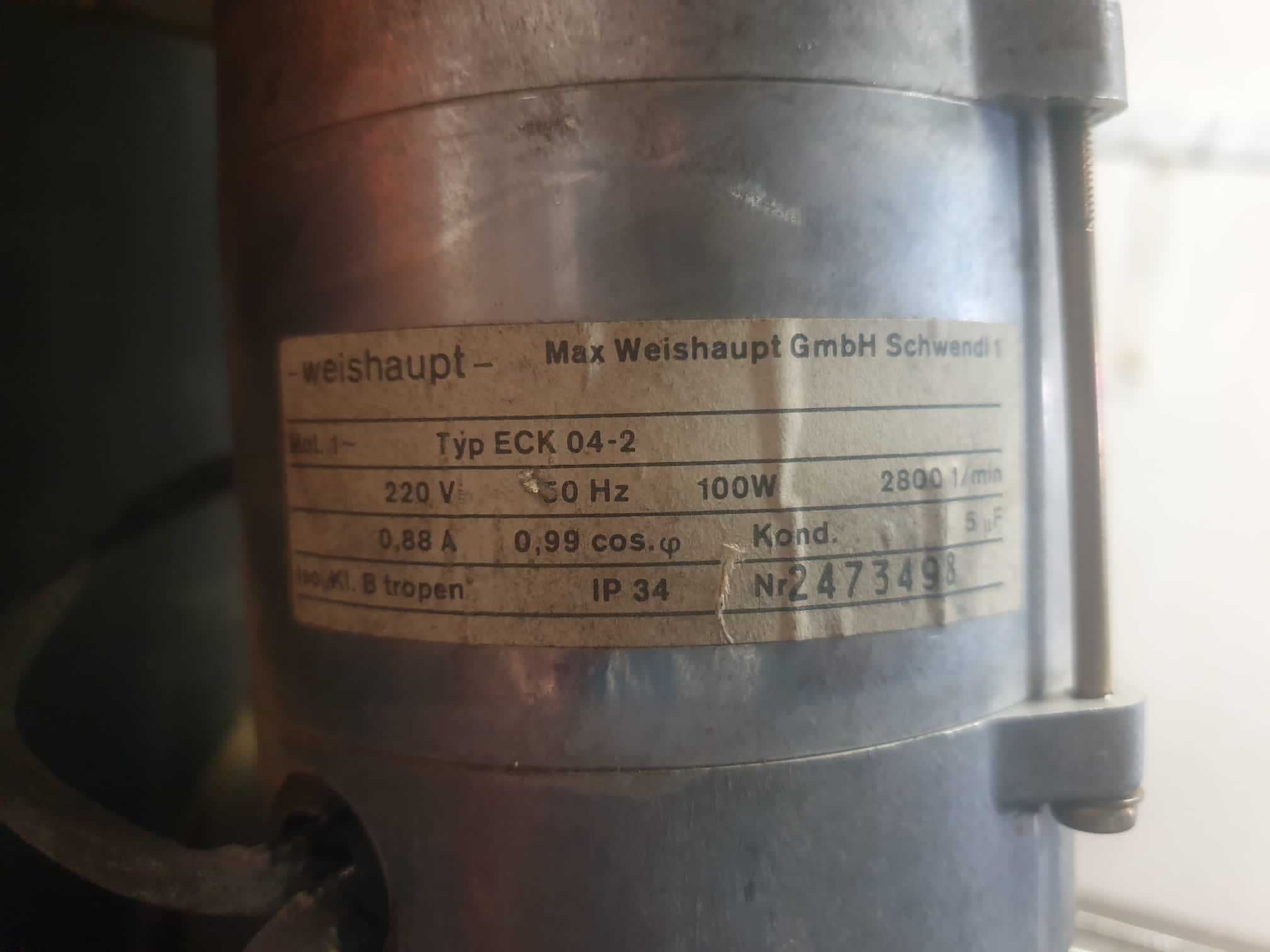

An den Lüftermotor gehen drei Kabel von der Steuerung. Habe mal während dem Starten die Spannung gemessen. Auf zwei Kabel sind 30 V Wechselspannungen und auf einem Kabel ist gar keine Spannung.

Die Spannung ist doch bei einem 230v viel zu wenig….

Habe normal mit dem Multimeter AC Spannung gemessen. Habe schwarze Kabel auf Null geklemmt bei der Steuerung und mit dem roten Kabel habe ich jeweils die drei Kabel am Motor gemessen.

Kann mir jemand erklären wie ich den Motor und die Ansteuerung vom Motor richtig überprüfe….

Bitte um Hilfe.
Ich bin KFZ Mechatroniker und bin nicht komplett Technikfremd.

liebe Grüße

[divanc]

Hallo @Jamesbrot

Es scheint sich um einen defekten Endschalter am Luftklappenmotor Y6 zu handeln.
Der rote Zeiger muss sich zum weißen bewegen und dort den Endschalter einschalten, der dann den Brennermotor M1 einschaltet.
Ansonsten ist das eine Frage an Weishaupt und nicht an Viessmann.

Der Elektroplan des Brenners befindet sich im Anhang.

VG

[Jamesbrot]

vielen Dank. Es war wie beschrieben der Schalter defekt .

[divanc]

Hallo @Jamesbrot

Wenn Sie die Klappe in der Position des weißen Zeigers blockieren und eine Brücke am Motorantrieb der Luftklappe zwischen den Klemmen 1 und 2 herstellen, können Sie den Brenner starten, um zumindest den WW-Speicher zu erhitzen.

VG

[Jamesbrot]

Vielen Dank, habe einen e-Stab im Speicher. Deshalb brauche ich die Heizung zur Zeit nicht. Ich werde mir nun einen neuen Stellantrieb besorgen

[divanc]

https://www.heizungsdrache.de/heizung/ersatzteile-heizung/feuerungs-ersatzteile-brennerersatzteile/f...

VG

[Jamesbrot]

danke habe mir jetzt einen Stellmotor bei EBay gekauft für 20€. Die Heizung soll eh nur noch 2-3 halten…
