Hallo liebe Community,
ich bin neu hier, und bei mir wird gerade eine neue Wärmepumpenheizung installiert.

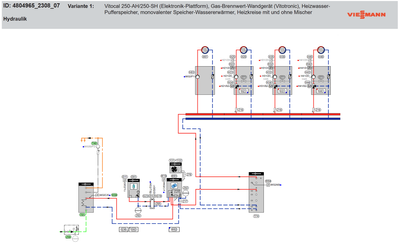

Ich bin auf der Suche nach der Einbindung des Pufferspeichers Vitocell 100-E Typ SVPB, 400 l in eine Wärmepumpenheizung (Vitocal 250-A ( 19 kW ) AWO-E-AC 251.A19), die ein Haus (Baujahr 1982) mit Fussbodenheizung (ca. 180 qm) und mit Heizkörpern (ca. 100 qm inklusive Kellerräumen) versorgt. In dem Bild unten gibt es für den Pufferspeicher neben den Anschlüssen für die Wärmepumpe (Heizwasservorlauf 2, C und Heizwasserrücklauf 4, O) weitere Vor- und Rückläufe (A, F, G, K, M); der Anschluss K ist bei meinem Pufferspeicher nicht ausgeführt (fehlt also), die Anschlüsse G und F sind leer. A und O sind mit den beiden Heizkreisen für die Fußbodenheizung und für die Heizkörper verbunden (bekommen also das gleiche Wasser), wobei die Fußbodenheizung über einen zusätzlichen Wärmetauscher versorgt wird (und damit eine andere Vorlauftemepratur als die Heikörper hat).
Ich hätte wegen der Temperaturschichtung eigentlich vermutet, dass der Wärmetauscher mit der Fußbodenheizung über einen der unteren Vor- und Rückläufeversorgt wird und dass die Heizkörper dann über die oberen Vor- und Rückläufe versorgt werden.
Jetzt bin ich auf der Suche nach dem von Viessmann vorgesehen Anschlussschema. Es wird hier zwar häufig von einem sogenanten Schemenbrowser gesprochen, den ich aber nicht finde.
Ich wäre dankbar, wenn mir jemand das Anschlussschema zu Verfügung stellen könnte.
Vielen Dank
Mit freundlichen Grüßen
Martin
Anlage: Vitocal 250-A ( 19 kW ) AWO-E-AC 251.A19, Pufferspeicher: Vitocell 100-E Typ SVPB, 400 l, Brauchwasserspeicher Vitocell 100-V Typ: CVWC, COSMO 2.0 Trennsystem mit WT 18 kW bei
70/50-35/45 C.
