Hallo,

wir sind gerade dabei das Fundament für die WP zu bauen, soweit so gut. Die Kernbohrung folgt demnächst - es kommt die Quadroleitung zur Anwendung.

Laut HB benötige ich bis 20m 3x2,5 als Stromversorgung (ich werde hier Erdkabel nutzen) und eine 2-adrige Datenleitung.

Gibt es für diese Datenleitung eine bestimmte die ich nutzen sollte ?

Hat jemand schon einmal einen Marderwarner im "Gestellinneren" installiert ?

(Ja, hier laufen die rum ... im Auto hatte ich die auch schon 2 mal, seit dem Marderwarner ist Schluss).

Für die Stromversorgung möchte ich ein eigenes Erdkabel 3x1,5 zur WP legen. Darf ich das durch das selbe Leerrohr der Quadroleitung für die Datenleitung legen ? Ansonsten würde ich versuchen die beiden Erdkabel durch ein Leerrohr zu schieben.

VG Roland

[Triflo]

Quattro = 2x Wasser + 1x Strom + 1x CAN-Bus

VG

[rolo110]

Hallo Triflo,

danke für die Info, aber leider beantwortet das nicht meine Fragen.

Ich hatte ja geschrieben, dass die Quadroleitung zum Einsatz kommt - die Belegungen sind mir also bewusst.

Die Frage war, ob ich eine bestimmten Typ Datenleitung benötige und ob ich im dem Leerrohr für die Datenleitung zusätzlich noch ein weiteres Erdkabel (3x1,5) ziehen darf.

[Kalle999 · Accepted solution]

Schau mal in den Planungsunterlagen Seite 112 und sollte extra verlegt werden.

Bzgl Marderverbiss kannst du wenn du willst deine Kabel bis zur WP schützen. In die WP selbst kommen sie jedenfalls nicht rein.

Gruß Karl

[Triflo]

Die CAN-Bus Leitung sollte nicht zusammen mit einem Stromkabel in ein Leerrohr (so die Empfehlung von VM). Die CAN-Bus Leitung, gibt es vorkonfektioniert von VM in verschiedenen Längen. Diese wird üblicherweise von deinem Heizungsbauer mit den anderen Komponenten bei VM geordert. Durch das Leerrohr für die Stromversorgung der Außeneinheit solltest du auch noch ein zweites Kabel ziehen können.

VG

[rolo110]

Hallo, auch wenn ich das Thema schon als gelöst deklariert habe, habe ich nochmals eine Frage zur Datenleitung.

Laut Seite 112 sollte man ja Twisted-Pair nach ISO 11898-2 nehmen.

Ja, natürlich sollte der HB diese Leitungen ziehen, wir möchten diese aber schon im Vorfeld die Datenleitung durch die Quadroleitung ziehen.

Habe ich die Beschreibung richtig verstanden, dass ich alternativ auch ein simples Cat5e oder Cat7 Kabel nehmen kann ?

Das Viessmann-Kabel ist ja um ein vielfaches teuer als ein Cat5e oder Cat7 Kabel.

[Flo_Schneider]

Hallo rolo110,

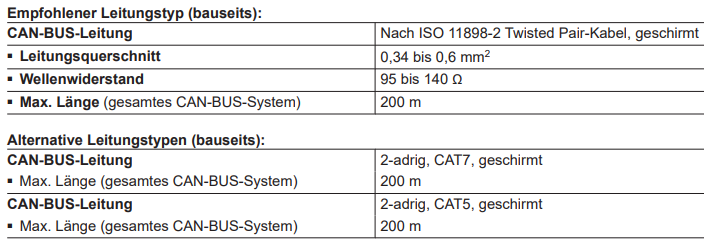

du hast folgende Möglichkeiten, was die CAN-BUS-Leitung betrifft:

Viele Grüße
Flo

[Küstenpumpe]

Cat7 ist an sich der Goldstandard. Gesamtschirmung plus Paar-Schirmung.

Für den CAN Bus dann je zwei Zwillingsadern zusammendrehen oder Löten, die ganze Schirmung auf Masse. Dann strahlt da nichts mehr rein - Null.

Du hast dann also 2 Leitungen durch das Zusammendrehen eines Paares, jede der zwei Leitungen  ist dann einzeln geschirmt plus Gesamtschirm. Mehr geht nicht.

[Marcus_68]

Durch das Zusammendrehen eines Leitungspaares wird der Vorteil des Twisted-Pair-Kabels aufgehoben!

Die paarweise Verdrillung der Drähte verringert die Anfälligkeit für elektromagnetische Störungen.

Solche Störungen wirken sich auf beide Drähte des Paares gleich aus und heben sich dadurch in der Übertragungstechnik gegenseitig auf.

Dieses Prinzip nennt sich Gleichtaktauslöschung.
