Anschluss Solarthermie auf 3/4Zoll

[Basti2312]

Hallo zusammen,

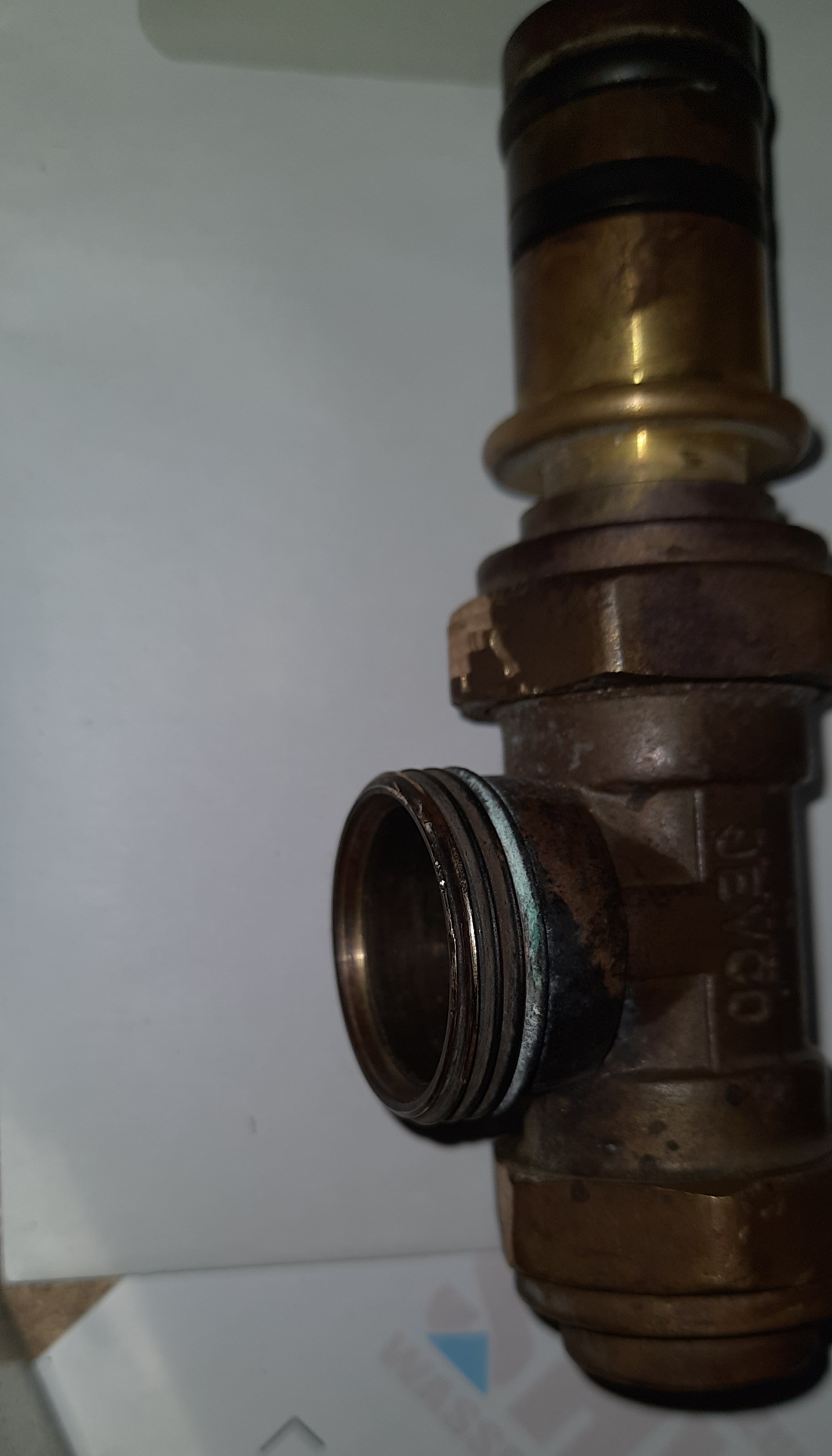

ich versuche gerade meine Vitosol 100 (Baujahr 2006) an ein neues Edelstahlwellrohr mit 3/4 Gewinde anzuschließen. Jedoch musste ich leider feststellen, dass der Konnektor von Viessmann ein eigenes Maß besitzt und nicht mit dem 3/4 Gewinde kompatibel ist. Ich konnte bisher, weder im Internet noch beim Fachhandel, keinen passenden Adapter ausfindig machen.

Gibt es ggf. Informationen oder Hinweise wie ich dieses System anschließen kann?

Ich bin für jegliche Unterstützung dankbar.

Schöne Grüße

[Franky · Accepted solution]

Das müsste eine sogenannte Klemmringverschraubung sein. Sieht aus wie für Rohrdurchmesser 22mm.

Im Normalfall gehört die Klemmringmutter zum Fitting. Das Problem: Einmal festgezogen sind die Muttern nicht wiederverwendbar. Entweder kauft man nun den ganzen Fitting oder besorgt sich passende Verschraubungen, von denen man nur den Klemmring und Mutter nutzt. Z.B. sowas:https://www.heizungsdiscount24.de/zubehoer/viessmann-klemmringverschraubung-22mm-messing.html?cq_net...

Gibt auch andere Grössen. Das Gewinde dürfte hier metrisch sein. Auch metrische Feingewinde kommen in Frage.

Spielt im Grunde aber keine Rolle, weil es hier nach Rohrgrösse geht. Du müsstest also den Innendurchmesser des Fittings messen und danach die Klemmringverschraubung auswählen.

[Basti2312 · Accepted solution]

Hallo Franky,

vielen Dank für deine schnelle Antwort. Gibt es dafür auch eine Art Kupplung? Wie gesagt, ich habe ein neues Edelstahlwellrohr mit 3/4Zoll Überwurfmutter. Dieses würde ich gerne mit einer Kupplung an das Solarmodul anschließen. Die Klemmringverschraubung ist doch für den Anschluss an ein Kupferrohr, oder?

Schöne Grüße

[Franky · Accepted solution]

• Das Edelstahl- Wellrohr kann natürlich nicht mit einem Klemmring angeschlossen werden. Und kann hier auch nicht an den Solarfitting angeschlossen werden,da die Wellrohre flachdichtend sind. Der vorliegende Fitting ist aber nicht flachdichtend .Es müsste also noch ein Adapter dazwischen. Es müsste also mindestens ein Stück Kupfer- oder Edelstahlrohr mit Klemmring an den Fitting geschraubt werden. Und dann von dem Stück Rohr eine weitere  Übergangsverschraubung,welche flachdichtend ausgeführt ist. Alternativ dazu kann man,wenn Platz ist,den ganzen Fitting entfernen ,um eine entsprechende Übergangsverschraubung anzubringen.
• Sieht aber auf dem Bild nicht so aus,als hätte man noch Spielraum als weitere Verschraubung sowas z.b.https://images.app.goo.gl/TZUr8BDEPFcTvXbeA

[divanc]

Hallo @Basti2312

Hier können Sie das Viessmann Verbindungsmuffen-Set - 7817368 verwenden
Das Wellrohr muss eine passende Zylindersteigung haben, daher ist der Einsatz von Verbindungsmuttern nicht erforderlich.

https://www.wolf-online-shop.de/Viessmann-Anschluss-Set-Huelse-7817368::48716.html

Im Anhang ist auch eine Montageanleitung enthalten.

VG
